Fogyasztók soros, párhuzamos kapcsolása; Feszültségosztó, potenciométer

Szerzők: Somogyi Anikó, Mellár János, Makan Gergely és Dr. Mingesz Róbert
Tananyag elsajátításához szükséges idő: 45 perc

Az lecke bemutatja a soros és párhuzamos kapcsolásokat, a feszültségosztót és a potenciómétert. A lecke során ezen áramkörök részletes számolása is előkerül.

Üdvözöllek!

Soros és párhuzamos kapcsolás. Feszültségosztó - tesztfeladatok

Hány Ω az eredő ellenállása egy 0,5 kΩ-os és egy 750 Ω-os, egymással sorba kapcsolt ellenállásnak?

Hány Ω az eredő ellenállása egy 500 Ω-os és egy 0,75 kΩ-os, egymással párhuzamosan kapcsolt ellenállásnak?

Egy 400 Ω-os és egy ismeretlen, R ellenállást egymással sorosan kapcsoltunk. Az eredő ellenállás 1 kΩ. Hány Ω az értéke az ismeretlen R ellenállásnak?

Egy 500 Ω-os és egy ismeretlen, R ellenállást egymással párhuzamosan kapcsoltunk. Az eredő ellenállás 400 Ω. Hány kΩ az értéke az ismeretlen R ellenállásnak?

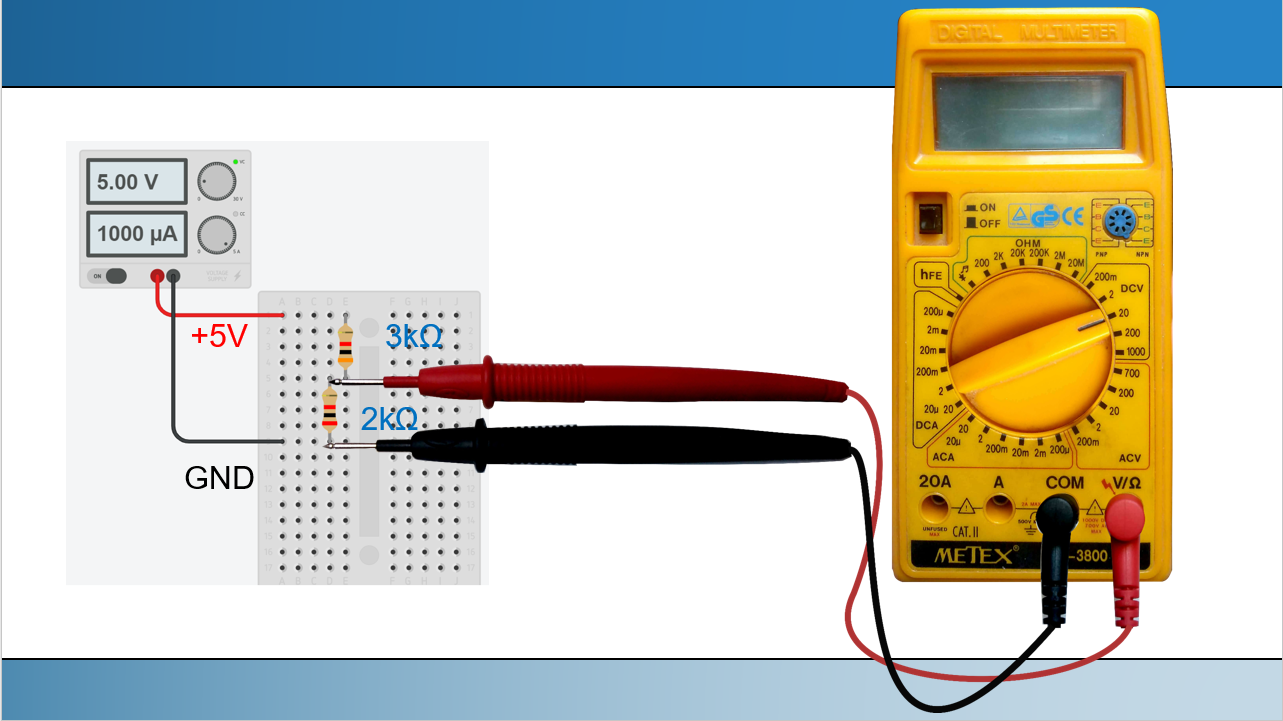

Az ábra szerint feszültségosztó kapcsolásba kapcsoltunk egy 2 kΩ-os és egy 3 kΩ-os ellenállást. Hány V feszültség mérhető a multiméterrel a 2 kΩ-os ellenállás sarkain?

2

3

5

1,67

Segítség:U1=U*R1/(R1+R2)

Time is Up!
