Oszcilloszkóp használatának bemutatása

Elsajátítottad a tananyagot? Teszteld a tudásod!

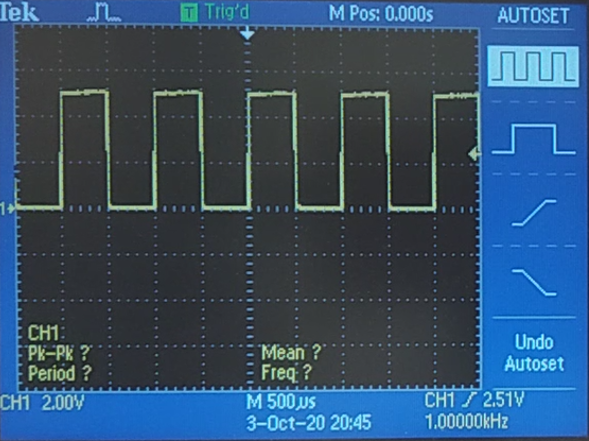

A fenti ábrán mennyi a mért jel periódusideje?

1 ms

500 μs

500 ms

1 s

A fenti jelnek mennyi az amplitúdója?

1 V

2,5 V

5V

2V

Egy periodikus jel frekvenciája 20 Hz. Hány ms a periódusideje? (Csak a számértéket írja be!)

Egy periodikus jel periódusideje 0,25 ms. Hány kHz a frekvenciája? (Csak a számértéket írja be!)

Egy 500 Hz-es, 5V amplitúdójú szinuszos jel ebben a pillanatban felszálló ágban van és 0 értékű (azaz a fázisa 0). Hány V a jel értéke 2,5 ms múlva? (Csak a számértéket írja be!)
