Anyagjellemzők, animációk

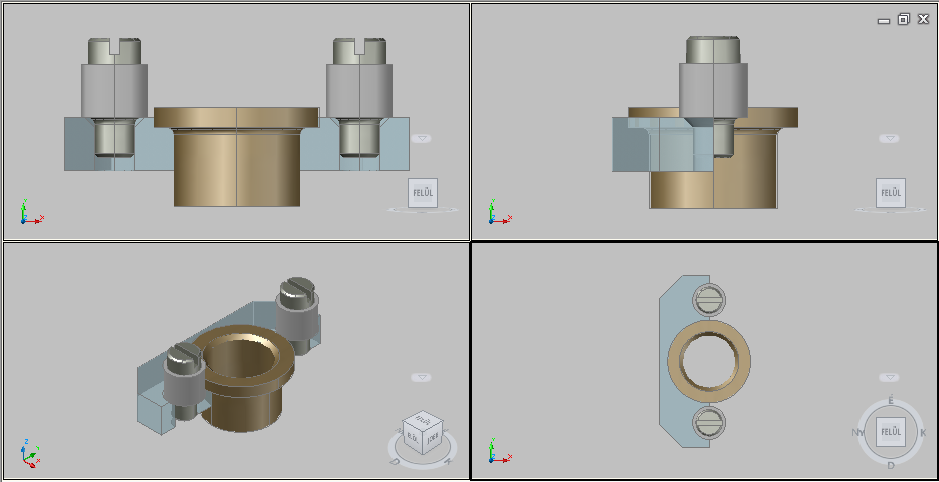

A korábbi összeállítási rajzot lássuk el anyagjellemzőkkel!

A beillesztés után célszerű a blokkokat szilárdtestté visszaalakítani a SZÉTVET paranccsal, az anyaghozzárendelés blokkokra nem alkalmazható!

A tartólap üveg legyen, a többihez fém anyagokat rendeljünk.

Beépített anyagok hozzárendelése testekhez (AutoCAD 2012):

• A nézetbalakban válasszuk ki a valósághű látványstílust (LÁTVÁNYSTÍLUSOK parancs)!
• Anyagok paletta megjelenítése (ANYAGOK parancs)
• Anyag kategória kiválasztása az Autodesk elemtár hierarchikus listából
• Anyag hozzáadása a rajzunkhoz a bal egérgomb kattintással
• Testhez hozzárendelés: pl. "fogd és vidd" módszerrel a felső, rajzhoz rendelt anyagok listájából
• További opciók: jobb egérgombbal kattintás

Beépített anyagok hozzárendelése testekhez (korábbi AutoCAD verziók esetén):

• A nézetbalakban válasszuk ki a valósághű látványstílust (LÁTVÁNYSTÍLUSOK parancs)!
• Eszközpaletta megjelenítése (pl. CTRL + 3 lenyomásával)
• Anyagok palettacsoport kiválasztása (jobb egérgomb a panel fejlécén). Az anyagjellemzők a paneleken keresztül elérhetők.
• Hozzárendelés: pl. "fogd és vidd" módszerrel.
• ANYAGOK parancs: a rajzban előforduló anyagok listája, új anyagok készítése, meglévők szerkesztése, hozzárendelése.

Fotórealisztikus kép generálása

Használjuk a render parancsot! Próbáljunk ki többféle beállítást!

Készítsünk animációkat!

Próbáljuk ki az animútvonal, 3dséta és 3drepül parancsokat! Mentsünk el külső videófájlba velük készült animációkat, különféle beállításokkal!
