Feladat:

A kurzormozgató nyilak segítségével interaktívan változtathassuk a szabályos sokszög oldalainak számát és a köré írható kör sugarát. Használjuk ki, hogy a szabályos sokszög csúcsai egy körvonalon helyezkednek el, egyenlő ívekre osztva azt. Az F1 billentyű lenyomásával választhassunk a kitöltött és körvonalas megjelenítési módok között.

Megoldás:

A programunk felépítése a következő lesz.

• Illesszük be a megfelelő fejléc állományokat,


  #include <GL/glut.h>
  #include <math.h>


  és definiáljuk a globális változókat:


  /* Pi konstans kozelito erteke. */
  #define GL_PI 3.1415f

  /* A szabalyos sokszog csucspontjainak szama. */
  int N = 3;

  /* A sokszog kore irhato kor sugara. */
  double R = 10.0;

  /* Kitoltott vagy korvonalas megjelenites. */
  int filled_display = 1;

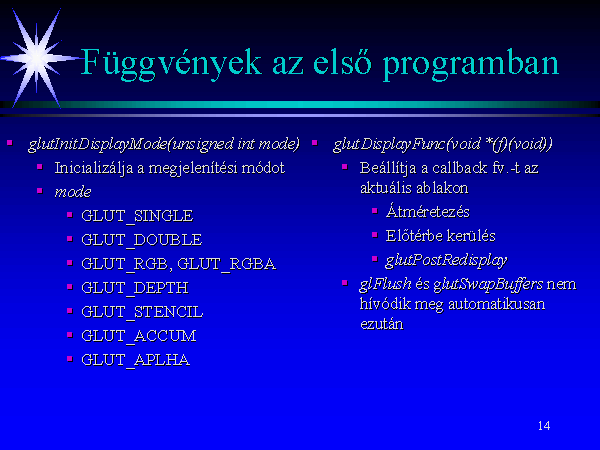

• Készítsük el a main() függvényt. Inicializáljuk a glut-ot (glutInit()) és a megjelenítési módot (glutInitDisplayMode()). Hozzunk létre egy ablakot (glutCreateWindow()). Állítsuk be mely függvény hívodjon meg, ha átméretezzük az ablakot (glutReshapeFunc()), ha lenyomunk egy speciális billentyűt, ebben a programban a kurzormozgató nyilakat (glutSpecialFunc()), ha ki kell vagy újra kell rajzolni a képet (glutDisplayFunc()). Hozzuk az OpenGL-t a megfelelő állapotba (SetupRC()), és indítsuk el az üzenetkezelő ciklust (glutMainLoop()).


  int main(int argc, char* argv[])
  {
    /* Inicializalas */
    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);
    glutCreateWindow("Szabalyos sokszog");

    /* Viszahivhato fuggvenyek beallitasa */
    glutReshapeFunc(ChangeSize);
    glutSpecialFunc(SpecialKeys);
    glutDisplayFunc(RenderScene);

    /* Globalis beallitasok */
    SetupRC();

    /* Vezerles atadasa a GLUT-nak */
    glutMainLoop();

    return 0;
  }


• Írjuk meg a SetupRC() függvényt, amely feketére állítja a törlőszínt és sárgára a modellezés színét.


  void SetupRC()
  {
    /* Fekete hatter */
    glClearColor(0.0f, 0.0f, 0.0f, 1.0f );

    /* Modellezes szinenek beallitasa */
    glColor3f(1.0, 1.0, 0.0);
  }


• A ChangeSize() függvény akkor hajtódik végre, amikor átméretezzük a megjelenítő ablakot, és emiatt az OpenGL vetítési paramétereit újra kell számolni. Most a [-25,25] intervallumra állítunk be párhuzamos vetítést úgy, hogy az ablakot minél jobban kitöltse az eredmény. Ennek részleteivel majd máskor foglalkozunk, egyelőre elfogadjuk így ahogy van.


  void ChangeSize(int w, int h)
  {
    GLfloat nRange = 25.0f;

    /* Nullaval nem osztunk */
    if(h == 0)
      h = 1;

    /* Viewport beallitasa az ablak meretere. */
    glViewport(0, 0, w, h);

    /* Projekcios matrix inicializalasa */
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();

    /* Parhuzamos vetites beallitasa */
    if (w <= h)
      glOrtho (-nRange, nRange, -nRange*h/w, nRange*h/w, -nRange, nRange);
    else
      glOrtho (-nRange*w/h, nRange*w/h, -nRange, nRange, -nRange, nRange);

    /* ModelView matrix inicializalasa */
    glMatrixMode(GL_MODELVIEW);
    glLoadIdentity();
  }


• A SpecialKeys() függvényben változtatjuk a globális paramétereket, és újrarajzoltatjuk a képet a glutPostRedisplay() meghívásával. FONTOS: Nem szabad meghívni közvetlenül a RenderScene() függvényt!


  void SpecialKeys(int key, int x, int y)
  {
    if(key == GLUT_KEY_F1)
      filled_display = !filled_display;

    if(key == GLUT_KEY_UP)
      if(R < 24.9)
        R += 1.0;

    if(key == GLUT_KEY_DOWN)
      if(R > 1.1)
        R -= 1.0;

    if(key == GLUT_KEY_LEFT)
      if(N > 3)
        N --;

    if(key == GLUT_KEY_RIGHT)
      N ++;

    /* Ablak frissitese */
    glutPostRedisplay();
  }


• Szükségünk lesz az előzőleg megismert DiskApprox() függvényre.


  void DiskApprox(int n, double radius, float x, float y)
  {
    /*
      n      - hany oldalu szabalyos sokszoggel kozelitunk (n legalább 3)
      radius - a sokszog kore irhato kor sugara
      x, y   - a sokszog kore irhato kor kozeppontjanak koordinatai
    */

    int i;
    GLfloat angle;

    if(n < 3)
      n = 3;

    glBegin(GL_POLYGON);
    for(i = 0, angle = 0.0; i < n; i++, angle += 2.0 * GL_PI / n)
    {
        glVertex2f(x + radius * cos(angle), y + radius * sin(angle));
    }
    glEnd();
  }


• Lássuk a modellezést! A RenderScene() függvény hívódik meg, ha erre szükség van. Itt először töröljük a képet (a SetupRC() függvényben beállított színnel), majd a globális filled_display változó értéke alapján megadjuk a poligon megjelenítési módját.
  A szabályos sokszöget a DiskApprox() függvény megfelelő paraméterezésű meghívásával kapjuk.
  A glutSwapBuffers() üríti a parancspuffert, vagyis az OpenGL az az összegyűlt modellező parancsokat mindet végrehatja, így az eredmény megjelenik a képernyőn.


  void RenderScene(void)
  {
    /* Ablak torlese az aktualis torloszinnel. */
    glClear(GL_COLOR_BUFFER_BIT);

    /* Poligon megjelenitesi modja. */
    if(filled_display)
      glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    else
      glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

    DiskApprox( N, R, 0.0, 0.0 );

    /* Pufferek csereje, uj kep megjelenitese */
    glutSwapBuffers();
  }

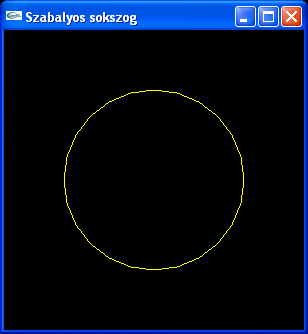

• Kész! Próbáljuk ki! sokszog.c
