3D testek

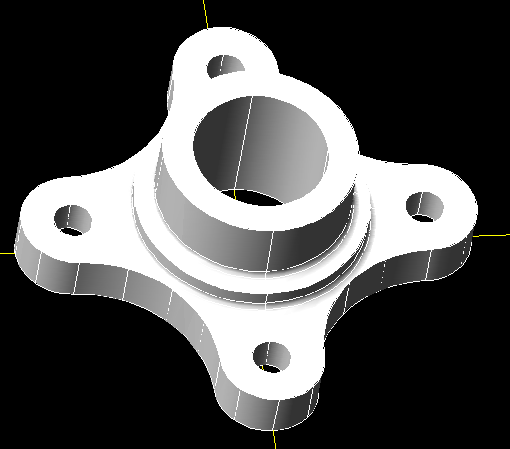

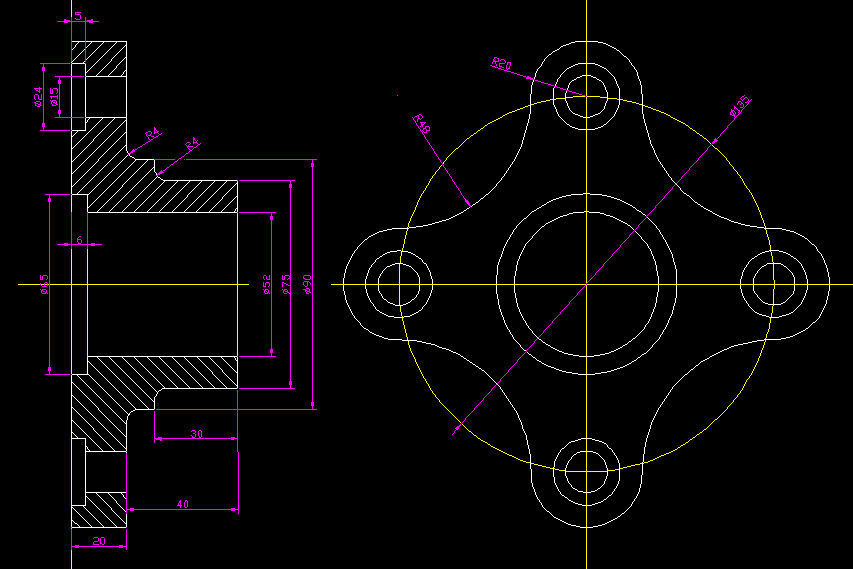

Alkatrész: A bal oldalsó vetületek alapján szerkesszük meg a 3D ábrát! A cső belül üreges, át lehet nézni rajta.

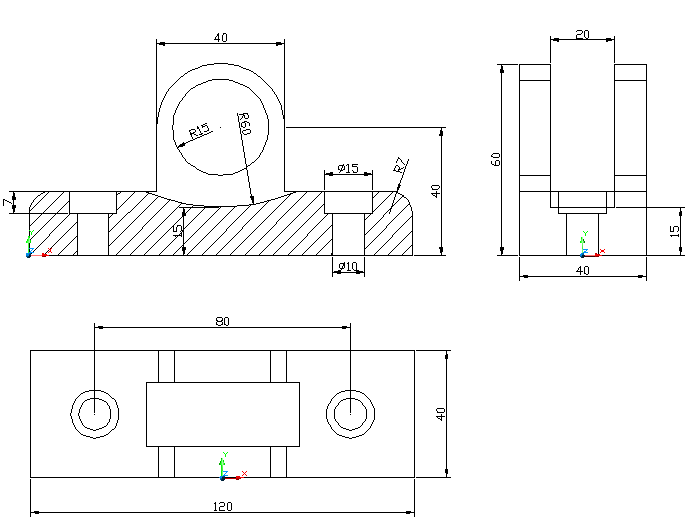

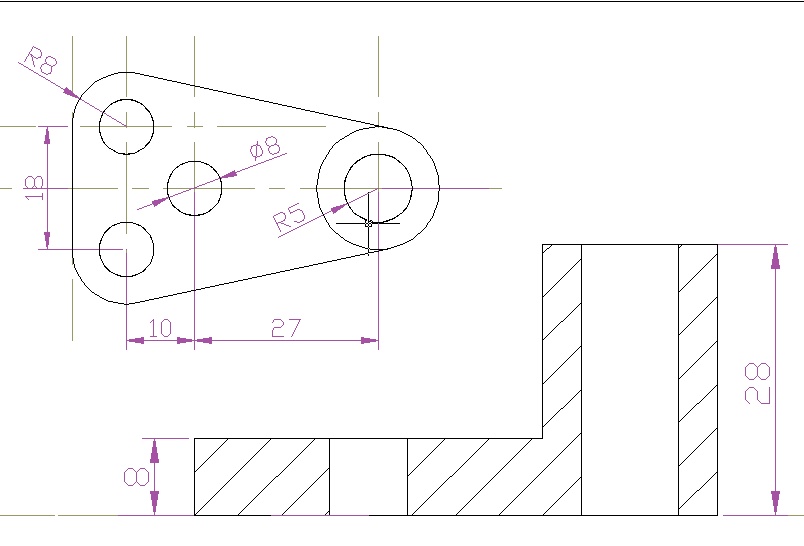

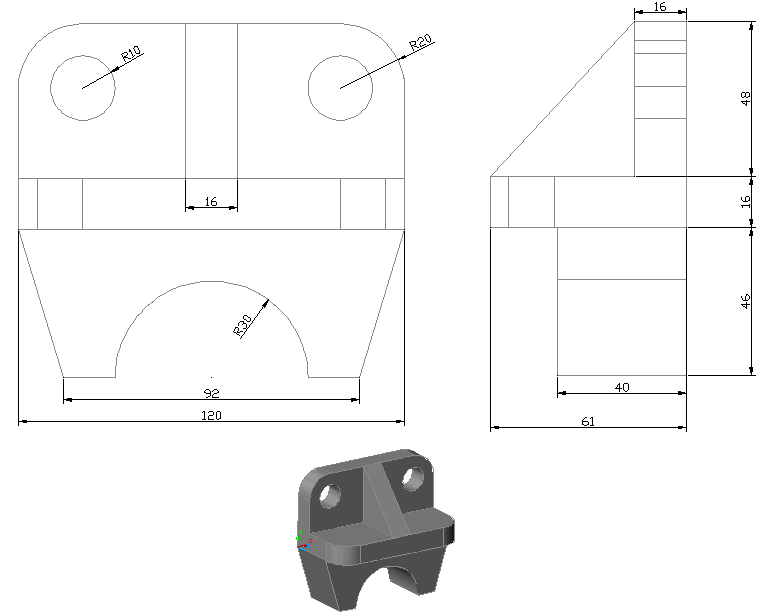

Konzol: Nehéz. 3 téglatest az alapja. A legalsót letöréssel, a fölsőket lekerekítéssel hozzuk létre. Alul egy nagy, fölül két kicsi hengert vonjunk ki az egyesített testből! A merevítő borda készülhet ék megrajzolásával vagy egy letört téglalapként is. A méretezések kerüljenek a megfelelő szintekre!

Furatos: A vetületek alapján szerkesszük meg a 3D ábrát!

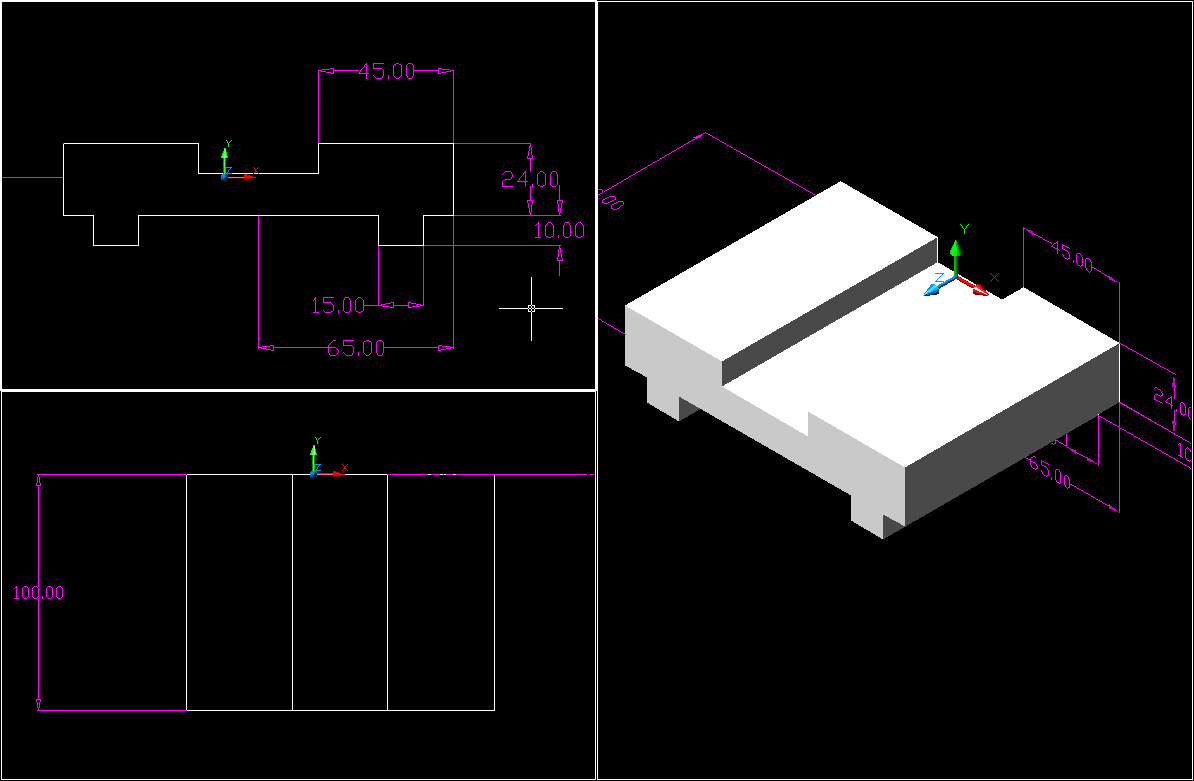

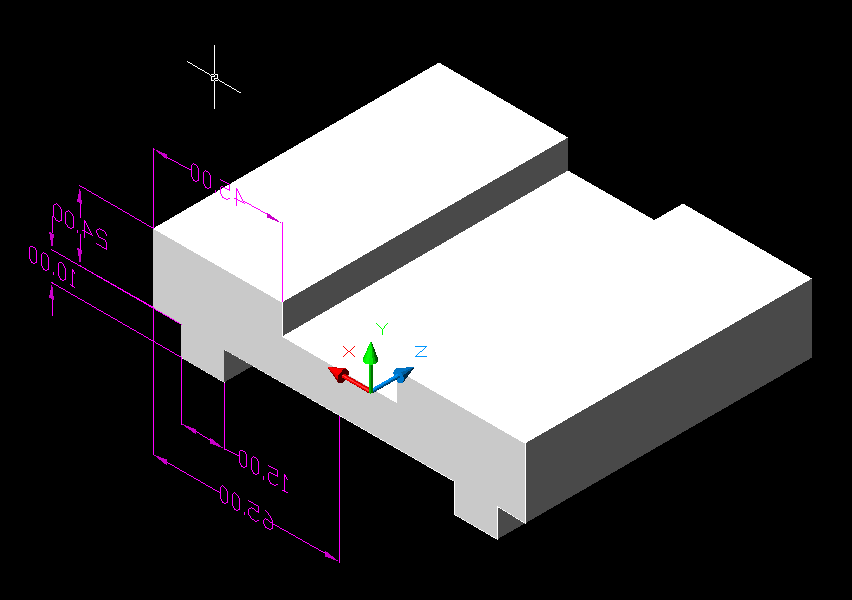

Sín: Rajzoljunk vonalláncot, majd végezzük el a kihúzást.
hátulról

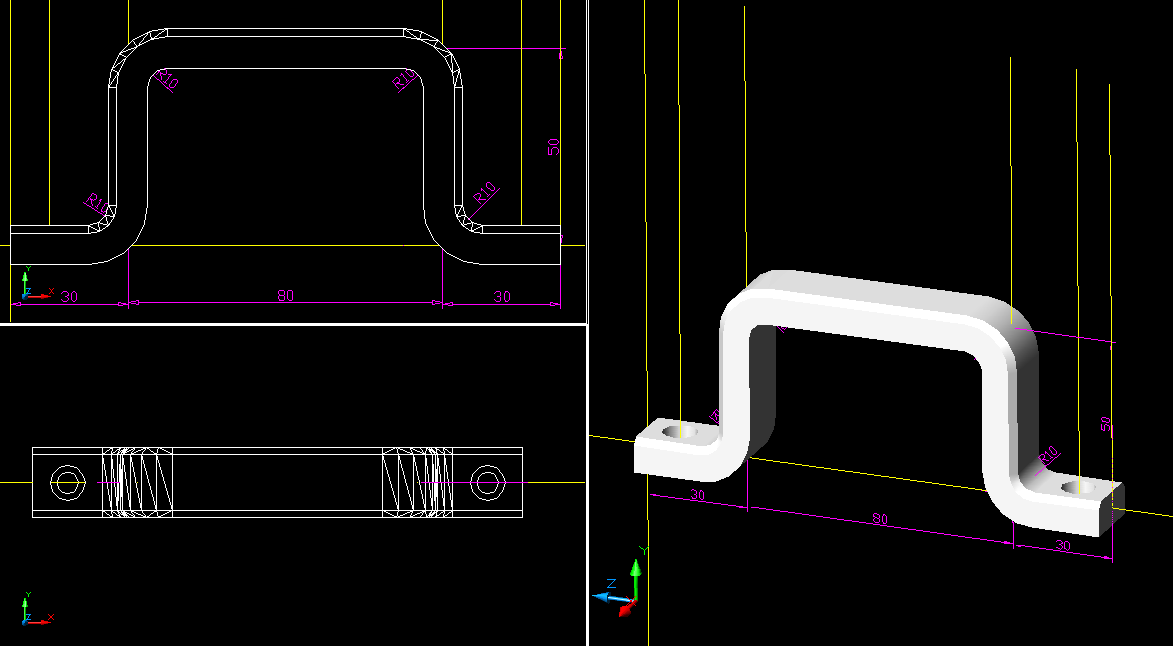

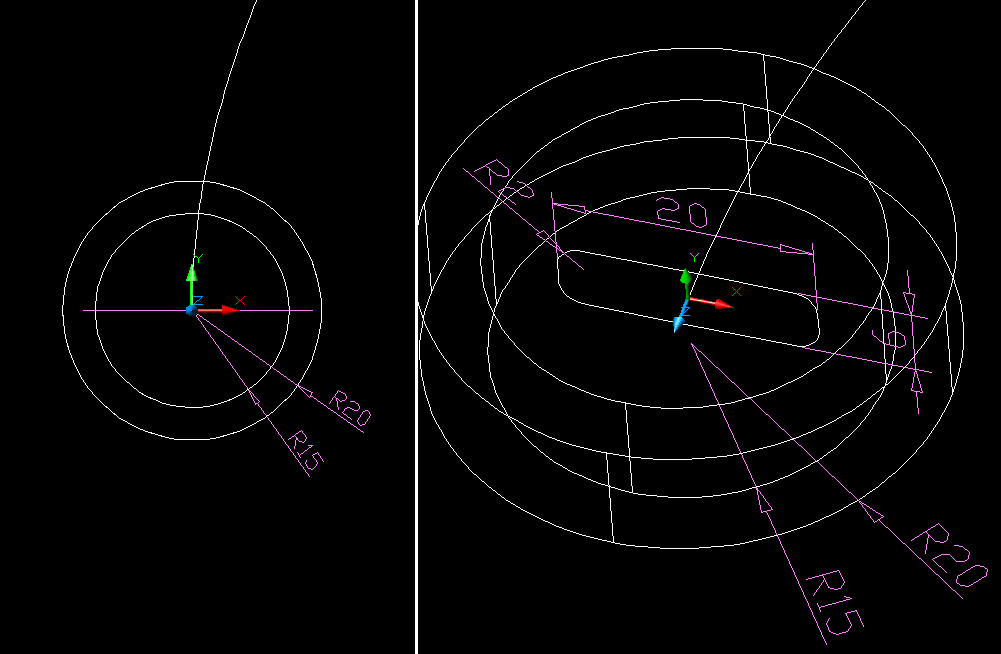

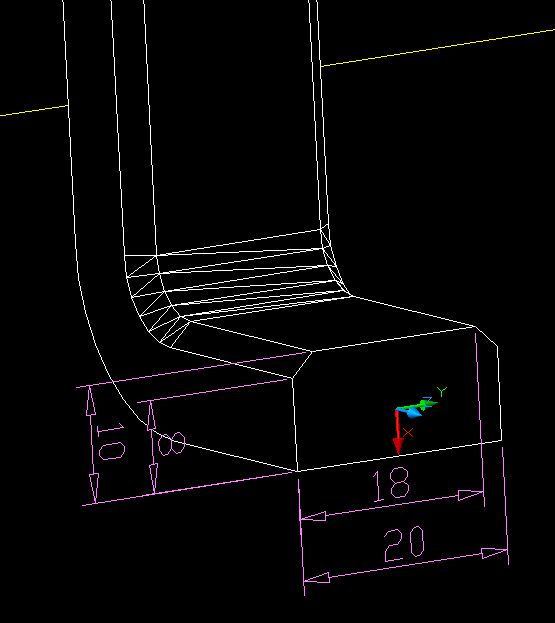

Fogantyú: Nehéz. Először rajzoljuk meg a kihúzás profilját, majd a fogantyú görbéjét. Húzzuk ki a profilt a görbe mentén! Vonjuk ki a csavarok helyeit.
Profil

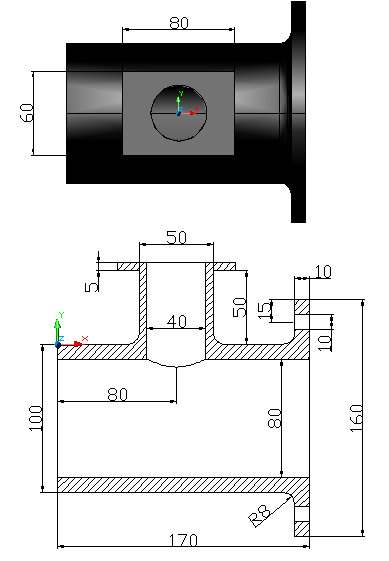

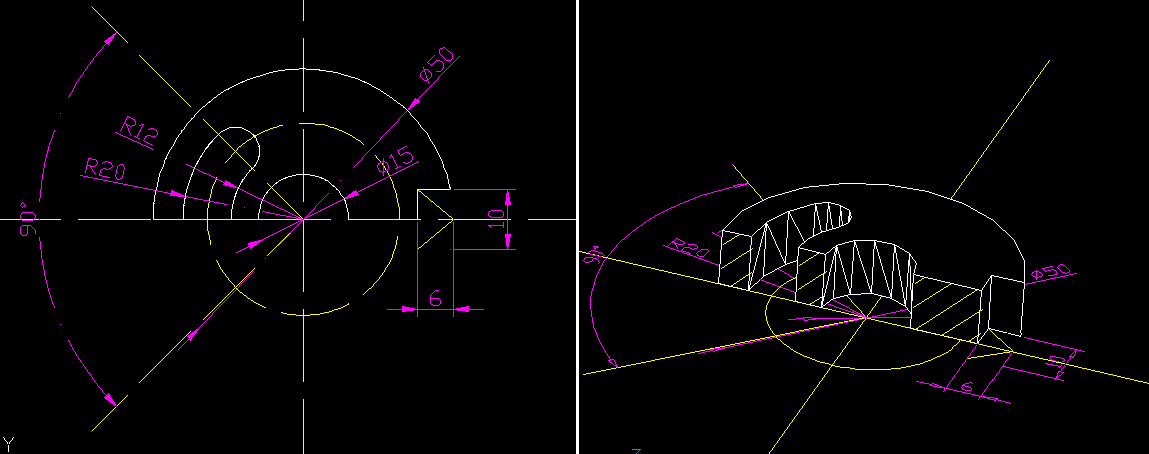

Alkatrész: Közepes. A felülnézet alapján szerkesszük meg a 3D ábrát!

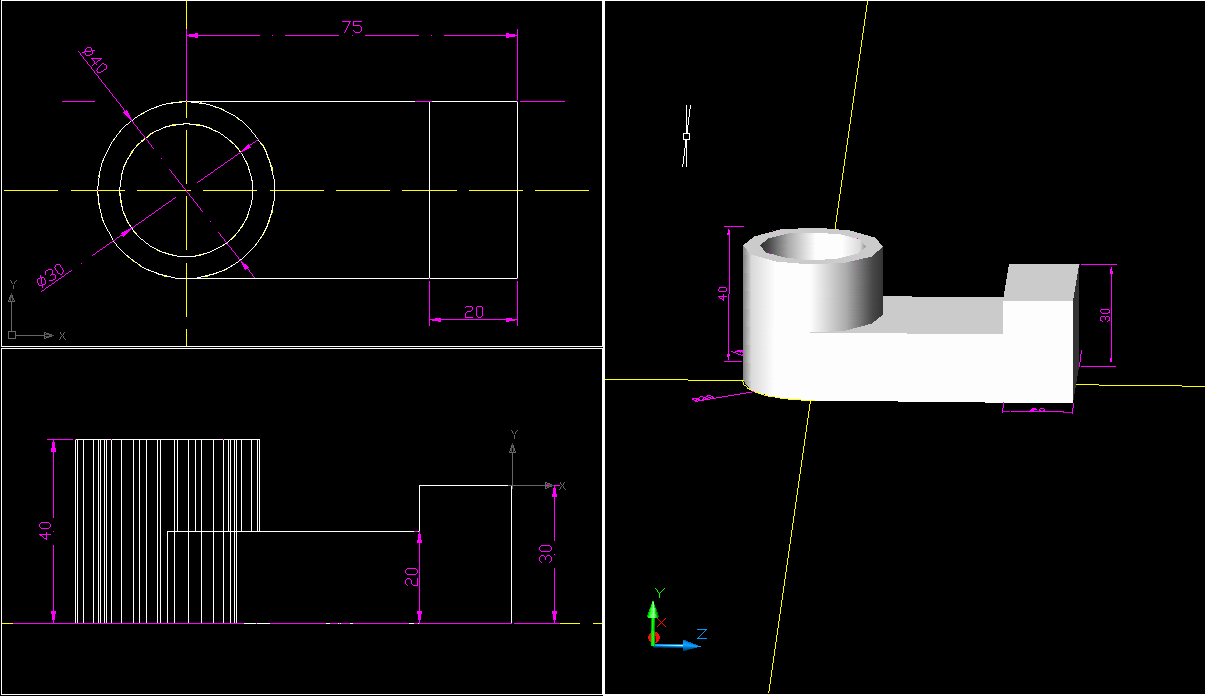

Alkatrész: Könnyű. A hosszú cső teljesen lyukas: fölülről nézve át lehet látni rajta.
Vetületek

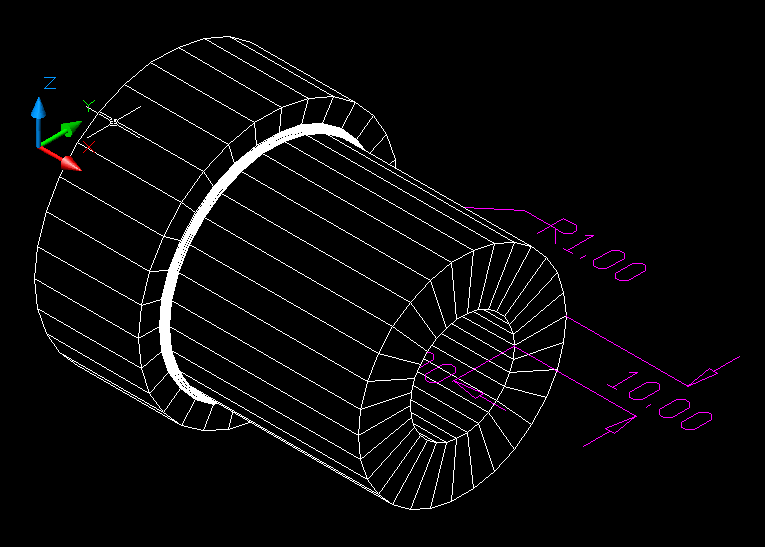

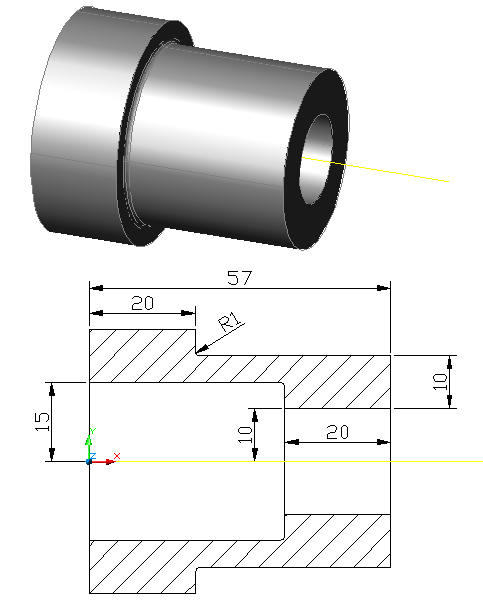

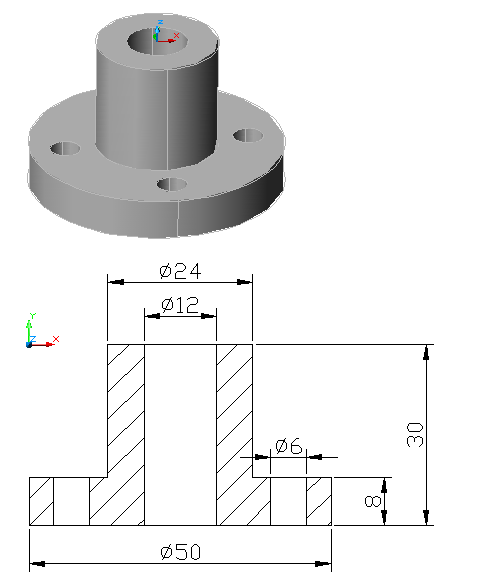

Persely: Rajzoljunk vonalláncot, majd forgassuk meg a tengely körül.
3d

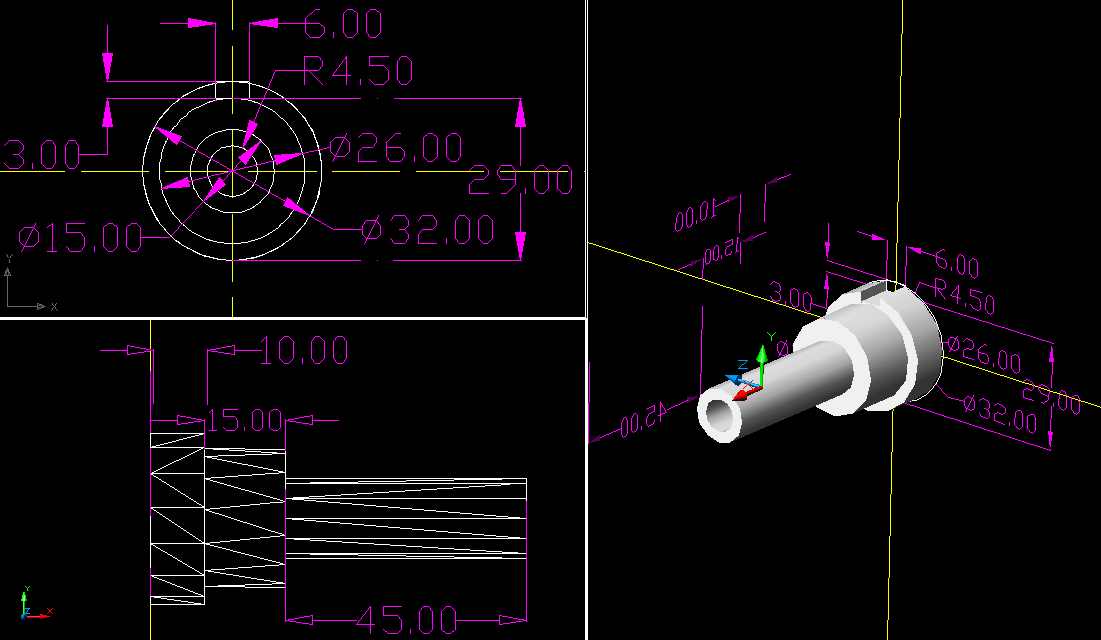

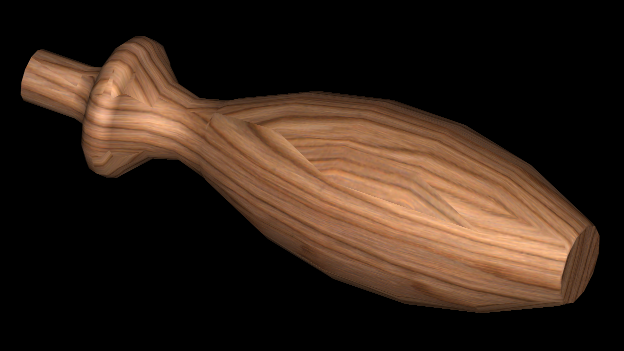

Hajtókar fogója: Könnyű. Egy zárt vonalláncot kell megforgatni, vagy sima vonalakat lappá alakítani, és úgy megforgatni.

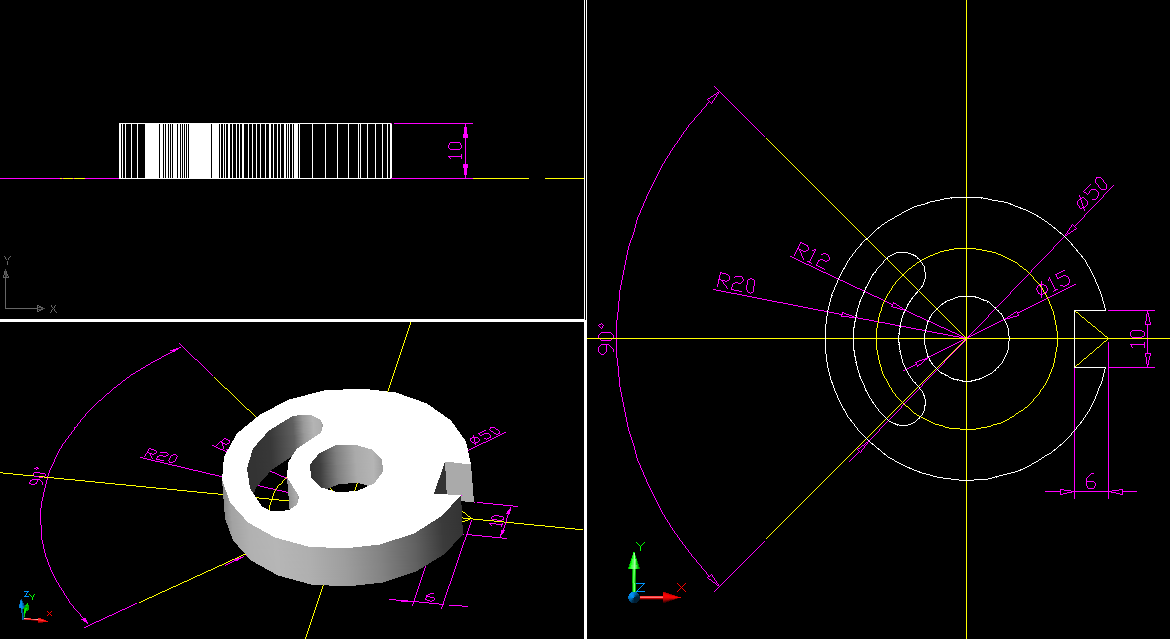

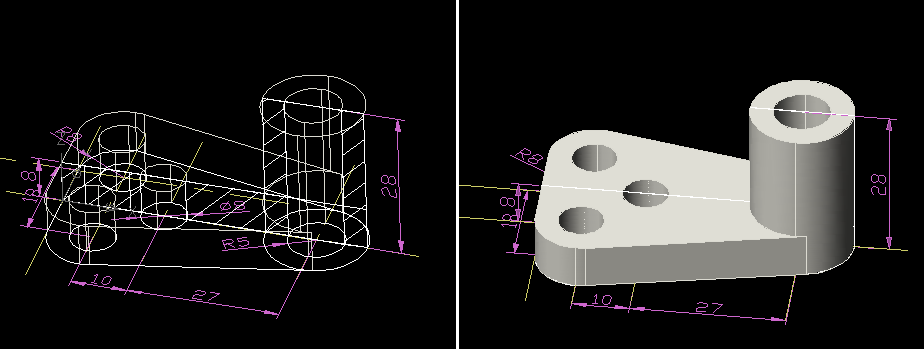

Hajtókar: Közepes. A teljes hajtókar elkészíthető kihúzással! Figyeljünk a lekerekítésekre! A szögletes megjelenítés elkerüléséhez állítsuk a FACETRES változót magasabbra (pl. 2.0)

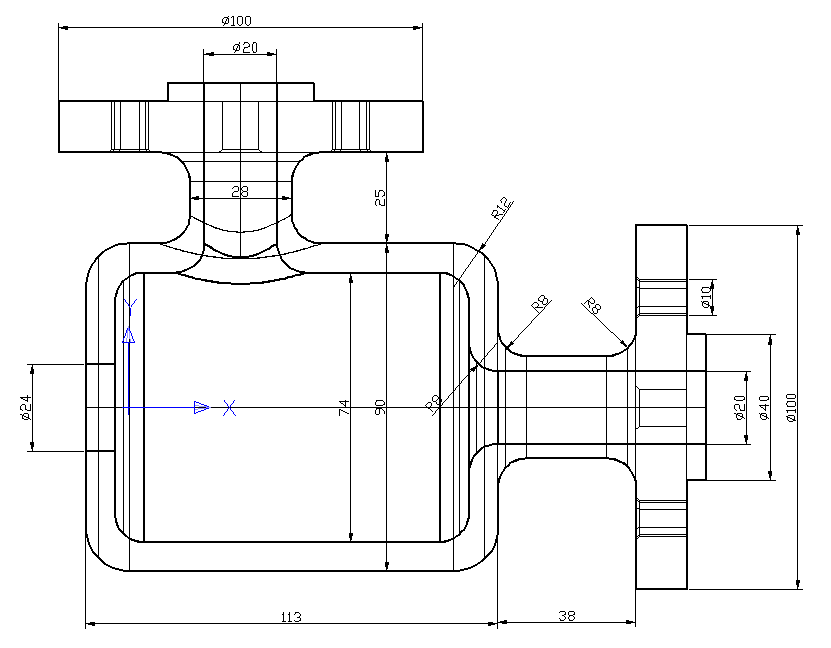

Alkatrész: Nehéz. A felülnézet alapján szerkesszük meg a 3D ábrát!

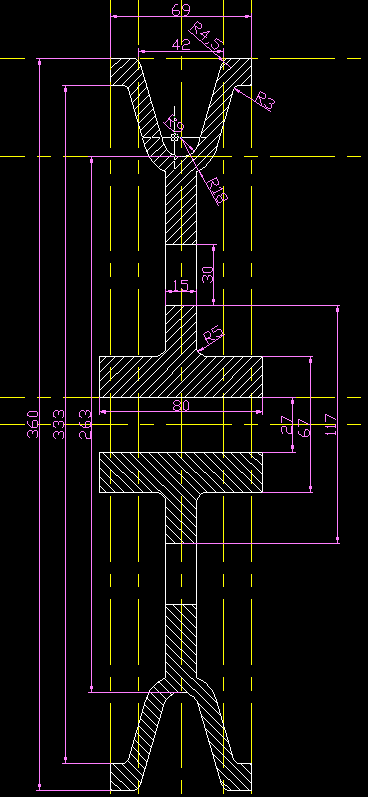

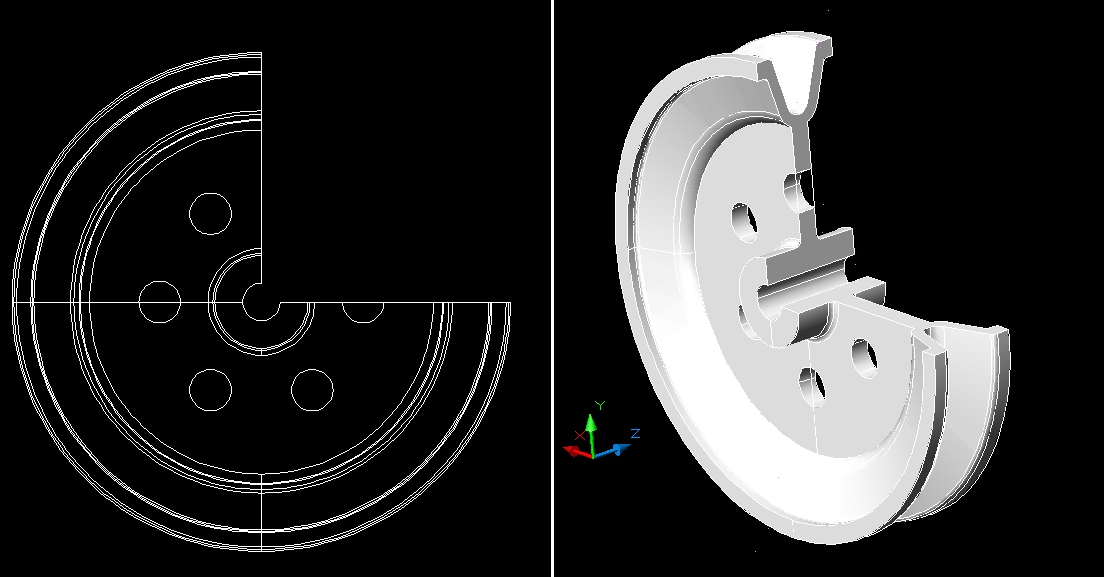

Kerék: Nem olyan nehéz mint amilyennek kinéz. A profil megrajzolása után forgatással kapjuk a kereket. A kiosztott hengerek kivonásával pedig a lyukakat az oldalán. ( 2D profil )

Kerék: A 2D rajzoknál megrajzolt profilt forgassuk meg.
2D profil .

Alkatrész: Nehéz.

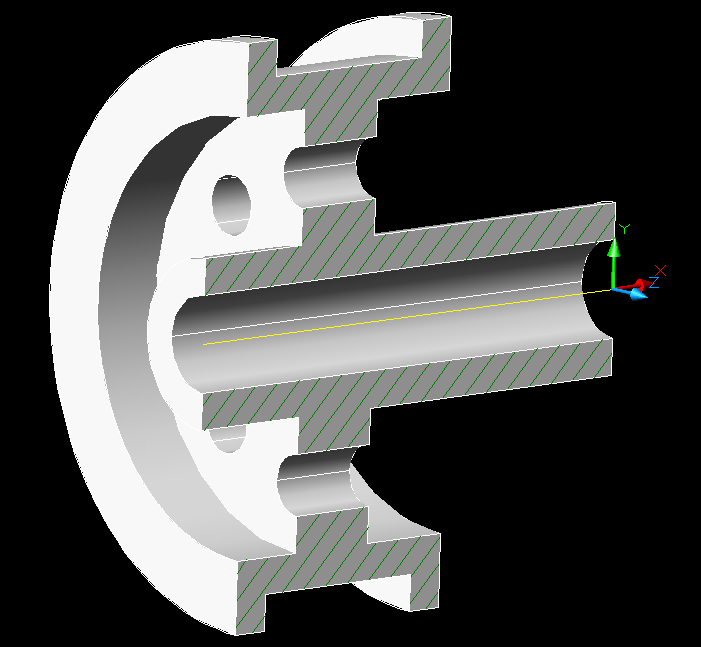

3/4es metszet.

Gumidugós tengelykapcsoló: Nehéz. 2 db tárcsa egymással szembe fordítva 3 mm távolságra egymástól. Közöttük 3 db csap (cián az ábrán) melyek 3 mm-es kiugró része illeszkedik a tárcsák közé. A csapokon egy-egy gumigyűrű (piros).

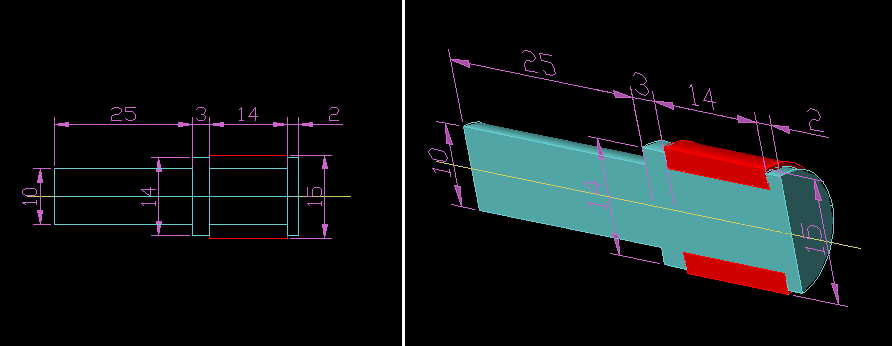

Csap és a gumidugó

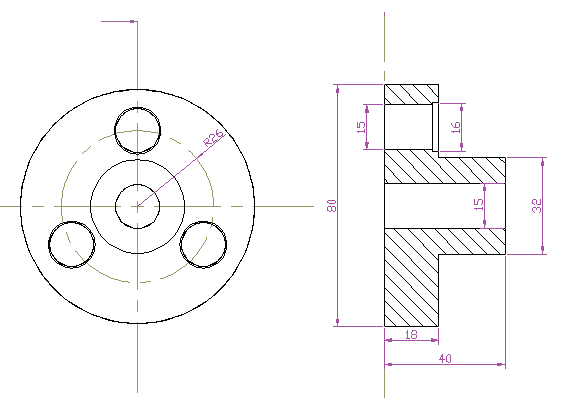

Tárcsa

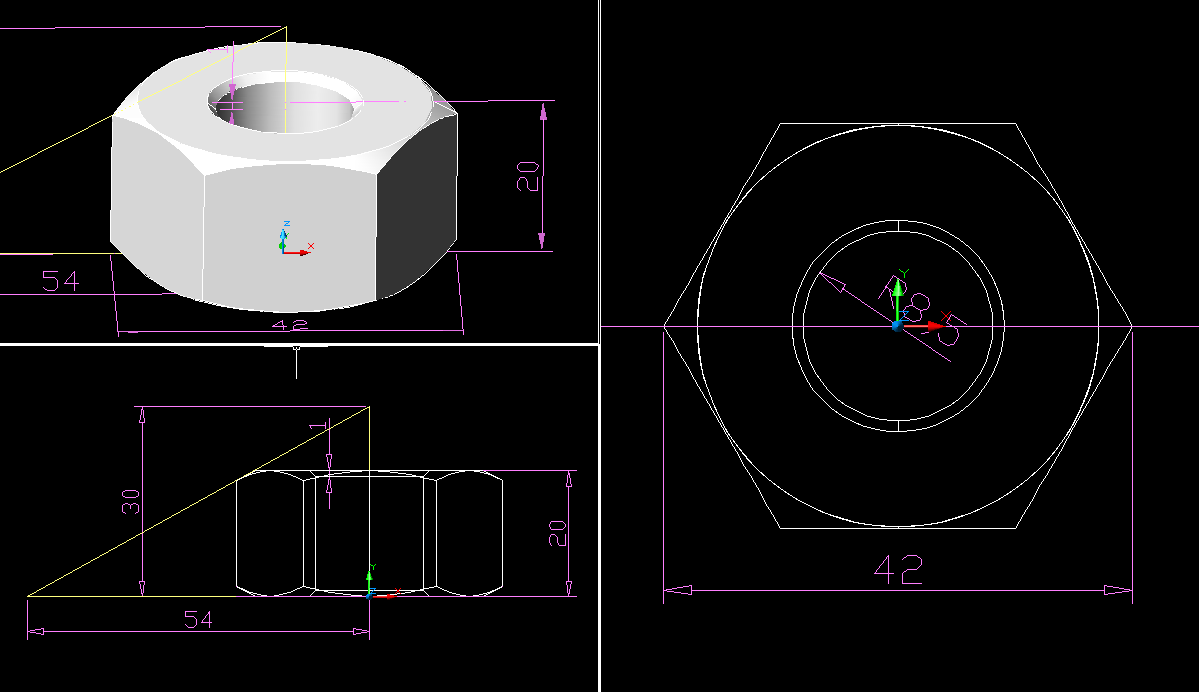

Anyacsavar: Húzzunk ki egy hatszöget, majd képezzük a közös részét két egymásba fordított kúppal.

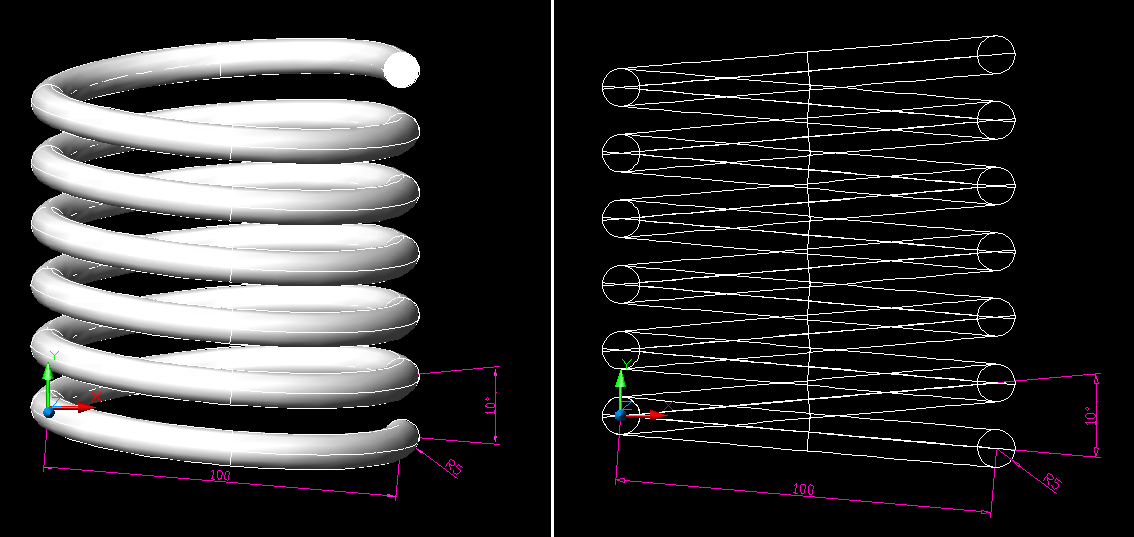

Lengéscsillapító rugó: Vigyázat: 3D spline mentén nem lehet kihúzni, ill. ívet is csak az XY síkra tudunk rajzolni. Viszont a koordinátarendszer 5 fokos elforgatásával és 50 sugarú, 180 fokos ív rajzolásával már nem is olyan nehéz mint amilyennek első pillantásra tűnik.

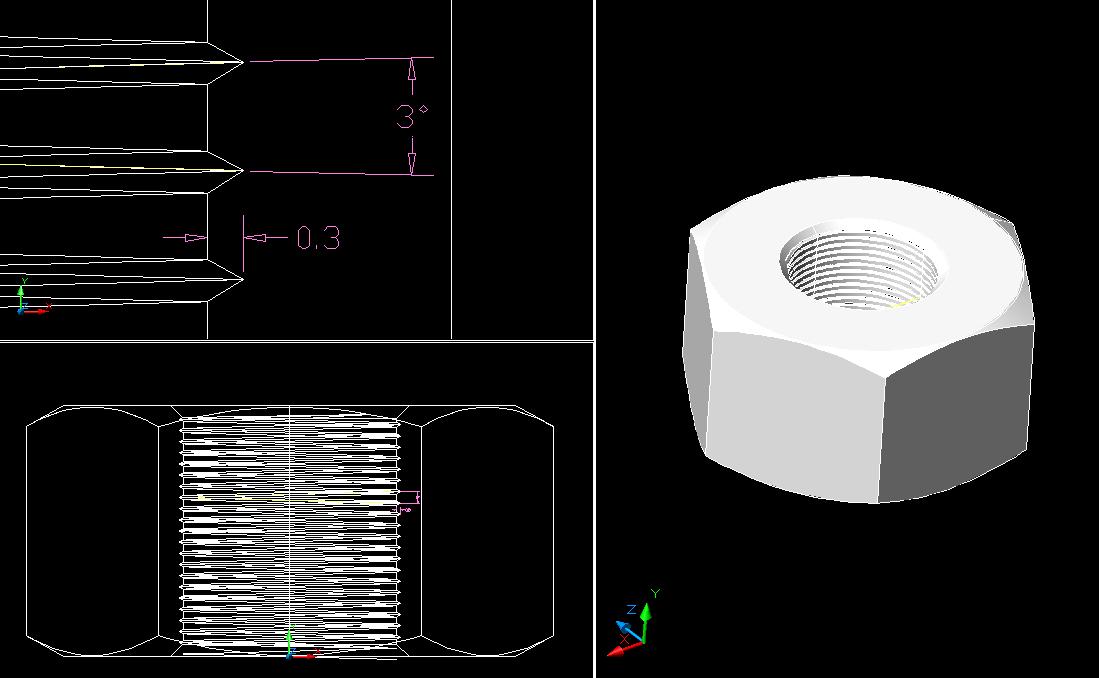

Menetes anyacsavar: A lengéscsillapitónál alkalmazott modszerrel konstruáljunk egy spirális pályát majd húzzunk ki egy háromszöget ezen útvonal mentén. Az így kapott objektumot vonjuk ki az anyacsavarból.
