Rövid leírás

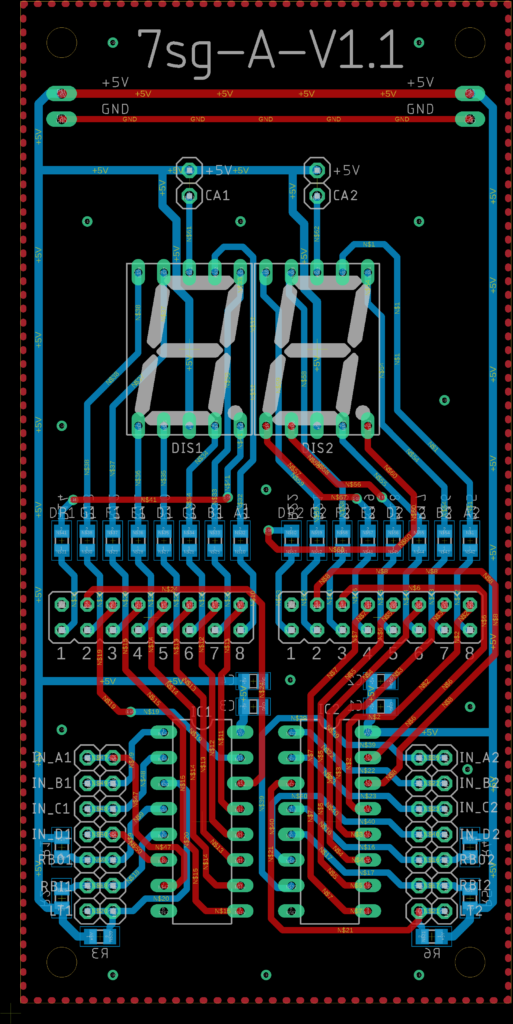

A panel két darab hétszegmenses kijelzőt tartalmaz, melyek külön-külön hajthatók meg egy 74LS47-es integrált áramkör segítségével.

Panel tulajdonságai

A panelen található 2 darab 7 szegmenses kijelző meghajtó IC-vel (74LS47). A meghajtó IC bemenetei a IN_A1, IN_B1, IN_C1 és az IN_D1, melyek egy 4-bites bináris számot várnak. Az RBO1, az RBI1 és az LT1 tűskék segítségével aktiválhatók az IC speciális funkciói (lásd az IC adatlapját). Az IC kimenetei (melyek egy-egy szegmenst hajtanak meg) a JP3-as jumper tűskéken keresztül kapcsolhatóak a kijelzőhöz.
