Gates-NAND-A

Rövid leírás

A panel célja a logikai áramkörök megvalósítása NAND kapuk segítségével. A panelen három különböző NAND kapu található. Az első egy 4×2-es IC, mely 4 darab 2 bemenetű NAND kapuból áll. A második egy 3×3-as IC, ez 3 darab 3 bemenetű NAND kaput tartalmaz. A harmadik 2×4-es IC, az az 2 darab 4 bemenetű NAND kapuval rendelkezik.

Panel tulajdonságai

Tápfeszültségtartomány: 2V és 6V között. A logikai szintek tápfeszültségfüggőek (lásd IC-k adtlapja). Az kapuk bemenetei egy-egy felhúzó ellenállással vannak ellátva, így az alapértelmezett bemeneti érték a logikai 1-es. A kimenetekre egy-egy piros LED van kötve.

A 4×2-es NAND kapunál (74HC00) az IN_A1, IN_B1, IN_A2, …, tűk szolgálnak bemeneti csatlakozó pontként, kimenetiként pedig az O_Y1, O_Y2,… . Az áramkör kimenetén van egy ellenállás és egy LED sorba kötve, mely a kapu használatakor jelzi a kimeneti állapotot (alacsony kimenetén esetén a LED nem világít, magas esetén világít).

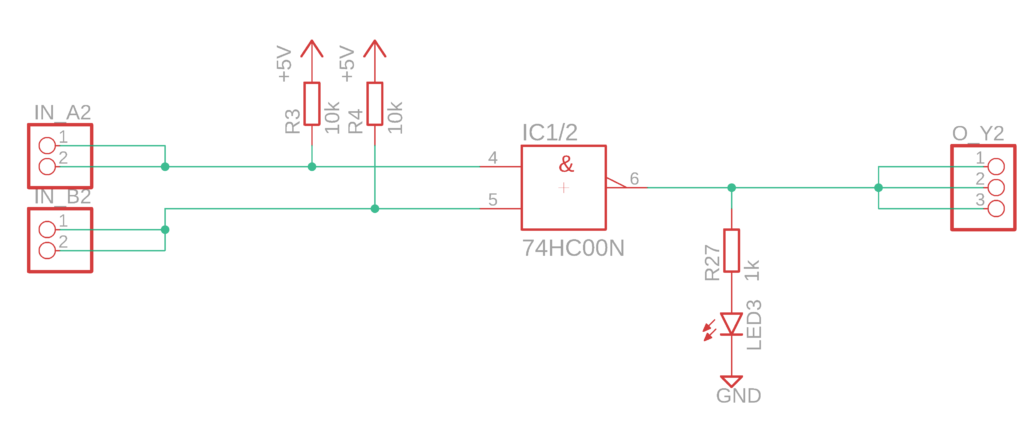

4×2-es IC egy NAND kapujának bekötése

Ugyanezen elven van bekötve a másik kettő IC be- és kimenetei is, a 3×3-as NAND kapué (74HC10) és 2×4-esé (74HC20).

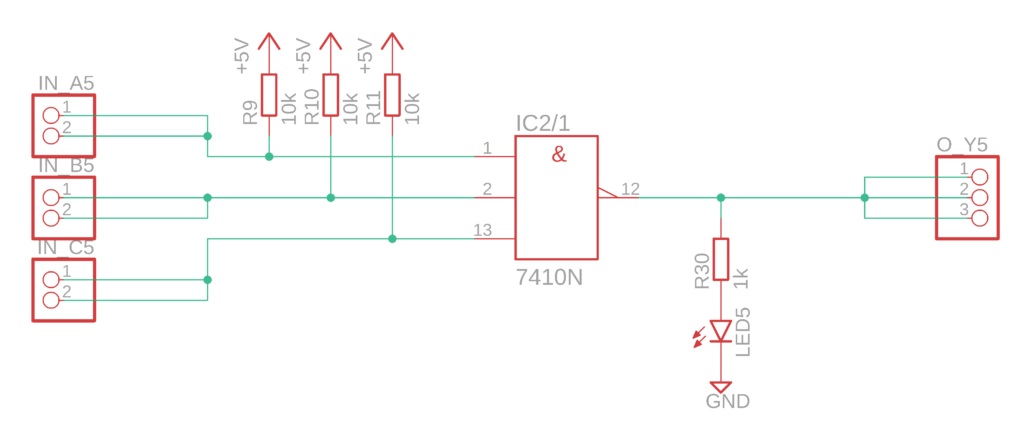

3×3-as IC egy NAND kapujának bekötése

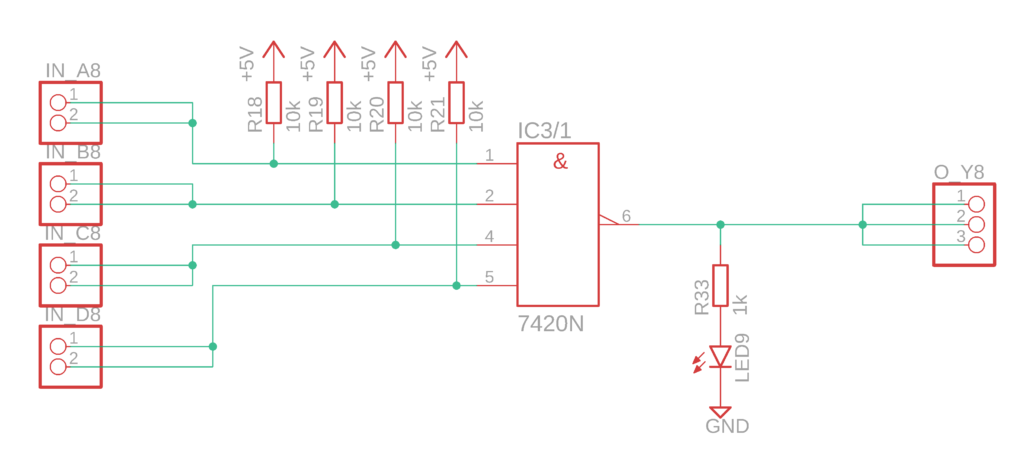

2×4-es IC egy NAND kapujának bekötése
A panel képe

A panel alján lévő D1, D2 és D3 tüskesorok további összeköttetések kialakítására használhatók. A panel tetején elérhető egy VCC-t és egy a GND-t tartalmazó tüskesor.

Linkek

Jelen fejlesztés a Szegedi Tudományegyetemen készült az Európai Unió támogatásával. Projekt azonosító: EFOP-3.4.3-16-2016-00014
