Rövid leírás
A panel célja a logikai áramkörök megvalósítása kapu áramkörök segítségével. A panelen három különböző logikai kapu található. Az első egy AND IC (74HC08), mely 4 darab 2 bemenetű kapuból áll. A második OR IC (74HC32), ez szintén 4 darab 2 bemenetű kaput tartalmaz. A harmadik 4 darab XOR áramkört tartalmaz, melyeknek 2 bemenete van.

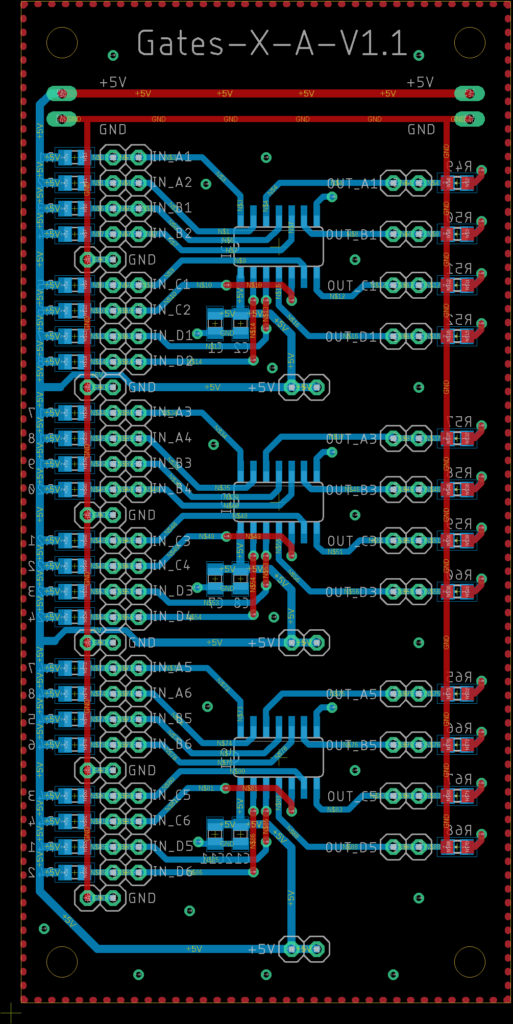

Panel tulajdonságai
Tápfeszültségtartomány: 2V és 6V között. A logikai szintek tápfeszültségfüggőek (lásd IC-k adatlapja). Az kapuk bemenetei egy-egy felhúzó ellenállással vannak ellátva, így az alapértelmezett bemeneti érték a logikai 1-es. A kimenetekre egy-egy piros LED van kötve. A következő kapcsolási rajzokban DIN szabványúak az integrált áramkörök).

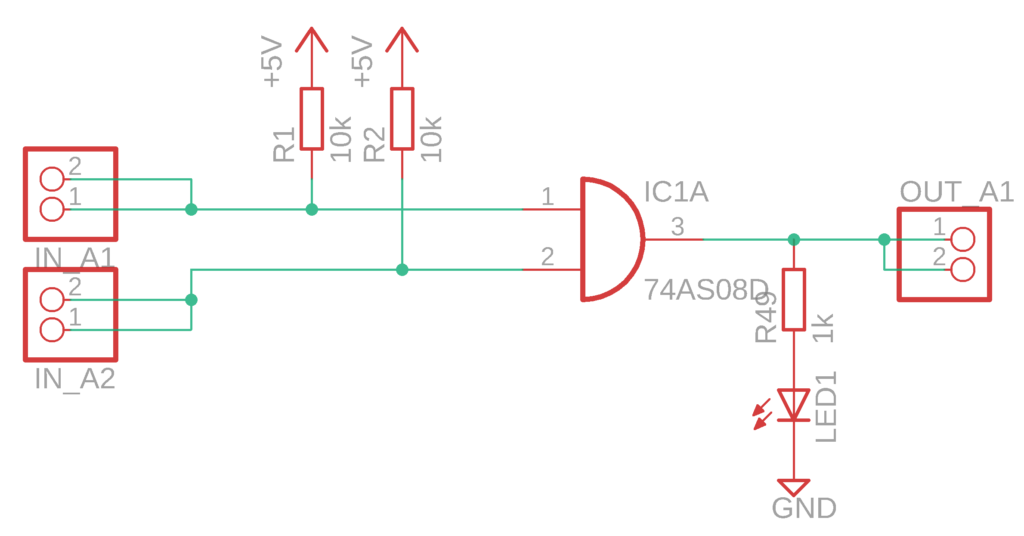

Az AND áramkörök (74HC08) bemenetei az IN_A1, IN_A2, IN_B1, IN_B2, …, kimenetei pedig az OUT_A1, OUT_B1, … .

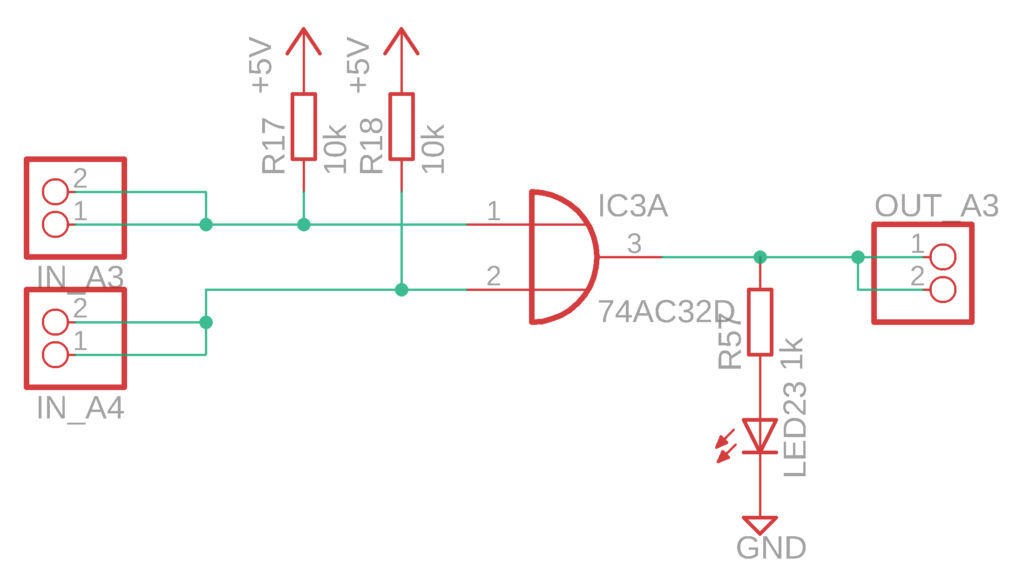

Az OR áramkörök (74HC32) bemenetei az IN_A3, IN_A4, IN_B3, IN_B4, …, kimenetei pedig az OUT_A3, OUT_B3, … .

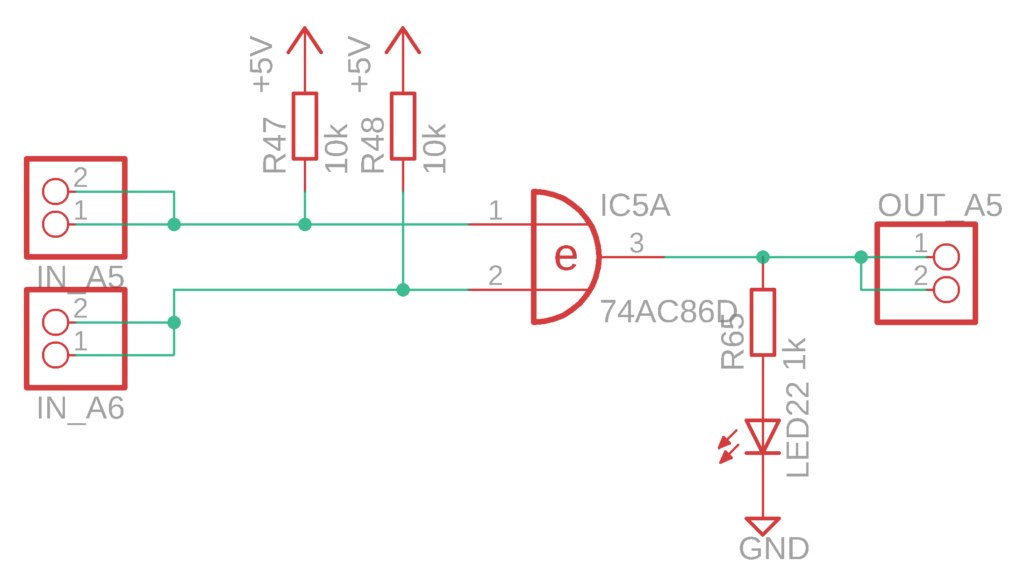

Az XOR áramkörök (74HC86) bemenetei az IN_A5, IN_A6, IN_B5, IN_B6, …, kimenetei pedig az OUT_A5, OUT_B5, … .
Az áramkör kimenetein van egy ellenállás és egy LED sorba kötve, mely a kapu használatakor jelzi a kimeneti állapotot (alacsony kimenetén esetén a LED nem világít, magas esetén világít).
