Rövid leírás
A panel elsődleges célja a bejövő jel bufferelése és erősítése. A panelen lévő erősítőx fix, előre beállított erősítéssel rendelkeznek.
Panel tulajdonságai
Tápfeszültség bekötése
A tápfeszültség a panel alján lévő csatlakozókra köthető be, a csatlakozók használhatók a tápfeszültség továbbvezetésére. Egymás mellé helyezett panelek esetén a 3 tűs átkötők használhatók a tápfeszültség továbbvezetésére. A konkrét tápfeszültség értékek függenek az alkalmazástól valamint a panelon lévő erősítő IC-ktől is. A felső vezeték a + tápfeszültésg, a középső a föld, az alsó pedig a – tápfeszültség.
1x bufferek
Az IC1 a bemeneti jelek bufferelését végzi. Az IN_1 … IN_4 bemenetek egyszerres erősítéssel kerülnek rá az OUT_1 … OUT_4 kimenetekre. A kimenetek esetén választhatunk az erősítő közvetlen kimente közöt (0 Ω oszlop), és a 50 Ω-os kimenet között. Utóbbi kimenet nagyobb stabilitást biztosít, a közvetlen kimenet kapacitív terhelés esetén gerjedhet.
A bufferek jól használhatók nagyobb impadanciájú jelforrások jelének továbbítására úgy, hogy a kimenet jól terhelhető. Például a PicoScope oszcilloszkópok 600 Ω-os kimeneti impedanciája sokszor korátot jelent, az 50
A bufferek jól használhatók nagyobb impadanciájú jelforrások jelének továbbítására úgy, hogy a kimenet jól terhelhető. Például a PicoScope oszcilloszkópok 600 Ω-os kimeneti impedanciája sokszor korátot jelent, az 50
A bufferek jól használhatók nagyobb impadanciájú jelforrások jelének továbbítására úgy, hogy a kimenet jól terhelhető. Például a PicoScope oszcilloszkópok 600 Ω-os kimeneti impedanciája sokszor korátot jelent, az 50 Ω-os kimeneti impedancia elterjedt a méréstechnikában.
Erősítő fokozatok
Az IC2 több, fix erősítésű fokozatot valósít meg. Az IN_5 2x erősítésű, az IN_6 5x erősítésű, az IN_7 10x erősítésű, az IN_8 pedig fix 20x erősítésű. Szintén elérhetők a közvetlen kimenetek és az 50 Ω-os impedanciájú kimenetek.

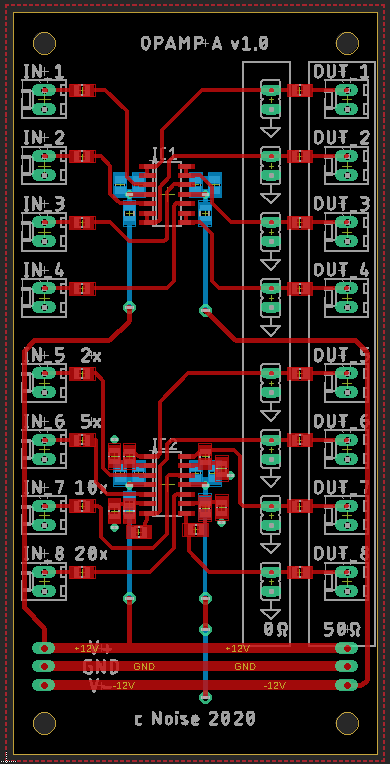

Áramkör képe

Verziók
Az áramkör pontos viselkedése, valamint az alkalmazható tápfeszültségtartomány függ a beforrasztott integrált áramköröktől. Használat előtt mindig ellenőrizzük le az aktuális konfigurációt valamint az integrált áramkör adatlapját.
LM324
Legfontosabb tulajdonságok:
- Unipoláris (3-32 V) vagy bipoláris táp (±16V)
- Bemenet és kimenet elérheti a negatív tápot
- Rövidzár védett kimenetek
- Sávszélesség: 1 MHz
TL074
Legfontosabb tulajdonságok:
- Bipolár táp (±18V)
- Bemenet és kimenet sem érheti el a tápot
- FET bemenet
- Rövidzár védett kimenetek
- Sávszélesség: 3 MHz
Linkek
Jelen fejlesztés a Szegedi Tudományegyetemen készült az Európai Unió támogatásával. Projekt azonosító: EFOP-3.4.3-16-2016-00014
