Rövid leírás

Egyszerű prototípusáramkörök és tesztmérések kivitelezésére szolgáló panel.

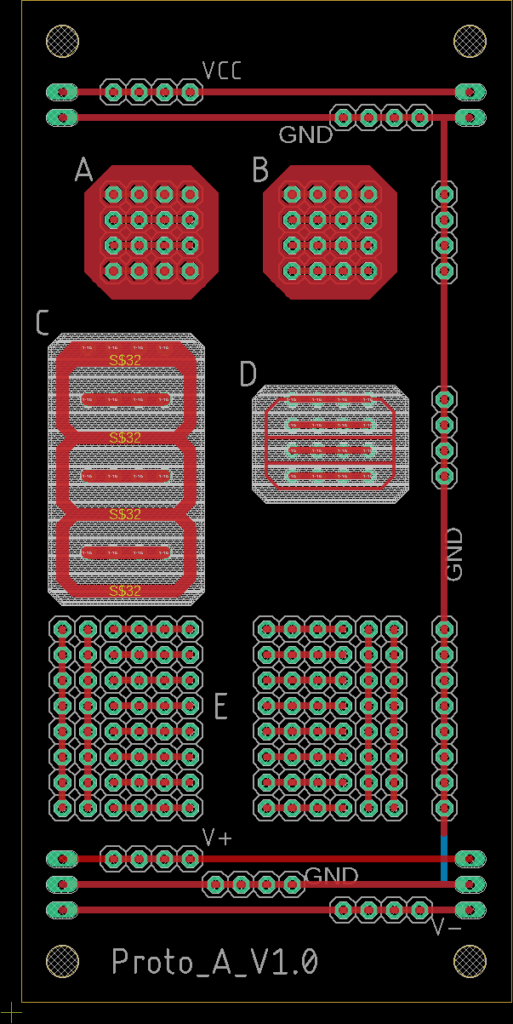

Panel tulajdonságai

Analóg és digitális rendszerbe is illeszthető.

A-blokk: 4 sor, felső és alsó földelés+árnyékolás szereppel

B-blokk: 4 sor, felső földelés+árnyékolás szereppel

C-blokk: 4 sor, felső sor: guard, forrasztásgátló lakk nélkül

D-blokk: 4 sor, felső sor: guard, forrasztásgátló lakk nélkül

E-blokk: DIL prototípus terület, sorok 4-4 tüskét tartalmaznak, két oldalt összefüggő 2-2 oszlop

Linkek

• További laboratóriumi eszközök

Jelen fejlesztés a Szegedi Tudományegyetemen készült az Európai Unió támogatásával. Projekt azonosító: EFOP-3.4.3-16-2016-00014
