Rövid leírás

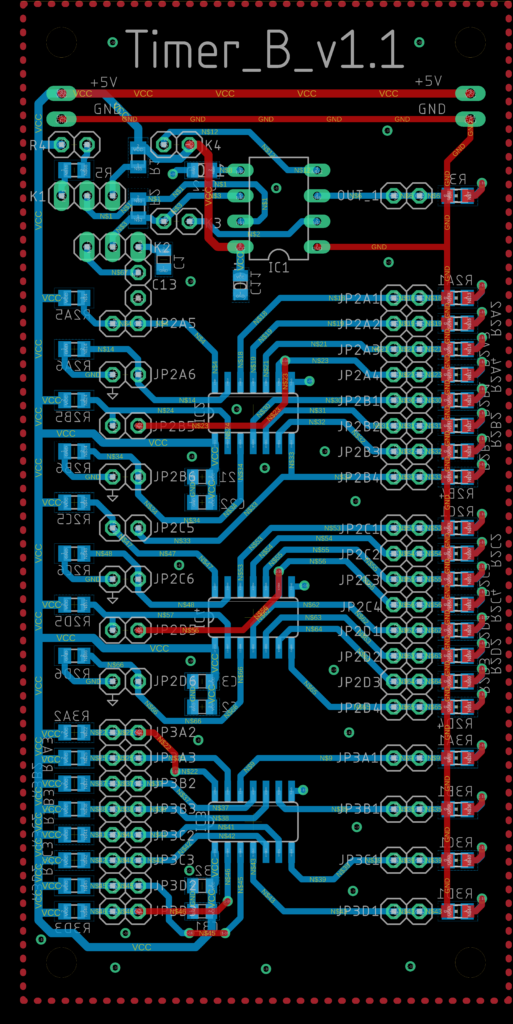

A panel tartalmaz egy 555 alapú órajelgenerátort, négy egység négy bit-es bináris számlálót, valamint négy és kaput. Utóbbiak célja az, hogy a bináris számlálókból egyéb számlálót (pl. tízes vagy hatos) is össze lehessen állítani.

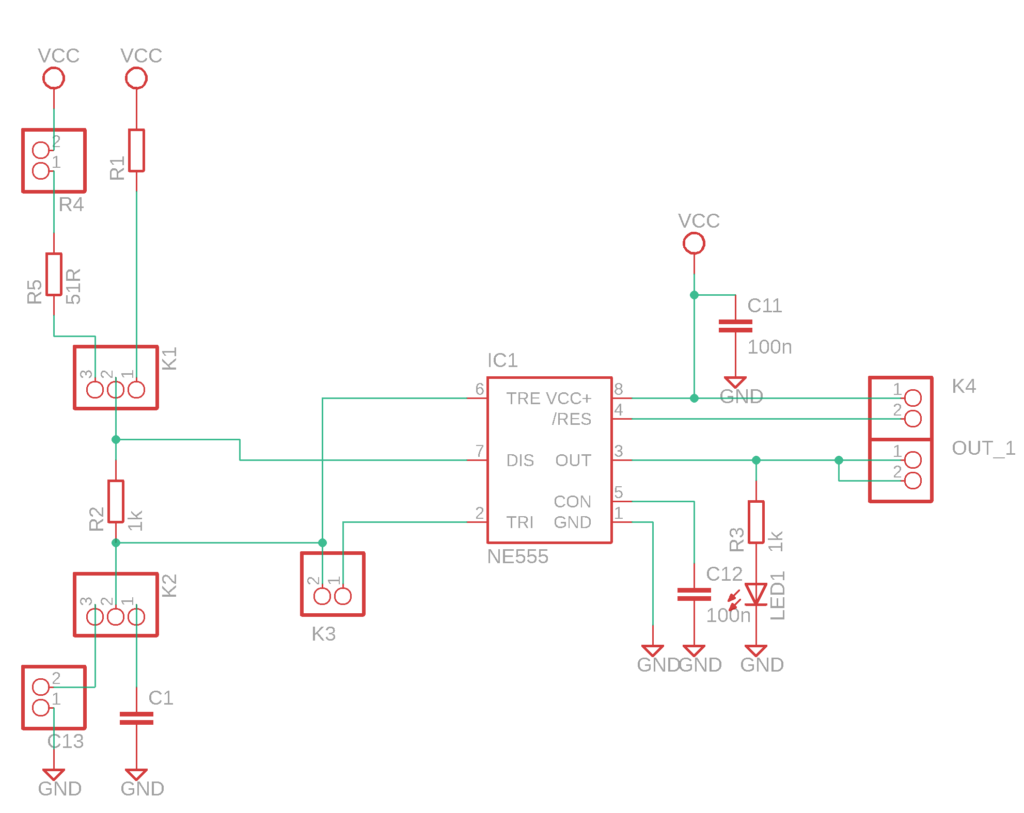

NE555-ös egység
A panelen található NE555-ös áramkör paraméterezéséhez a jumper tűket lehet használni.
Astabil multivibrátor építéséhez az áramkörhöz szükséges még egy ellenállás és egy kondenzátor. Az R2 1 kΩ-os ellenállás be van forrasztva a panelre. A paraméterezéshez szükséges az R4-el jelölt jumper tűkre kell tenni az ellenállást és egy jumpert a K1-el jelölt kapcsolóra a 2-es és 3-as tűre. A frekvencia kiszámolásánál figyelembe kell még venni az R5 51 Ω-os beforrasztott ellenállást is. A kondenzátort a C13-mal jelölt jumper tűkre kell tenni, ügyelve annak polaritására. A K2-es kapcsolóra szintén kell egy jumper a 2-es és 3-as tűkre. Az NE555-ös 2-es és 6-os lábát össze kell kötni a K3-as kapcsolóra tett jumperrel és 4-es RESET lábát fel kell húzni tápfeszültségre a K4-es kapcsolóra tett jumperrel.
Számlálók

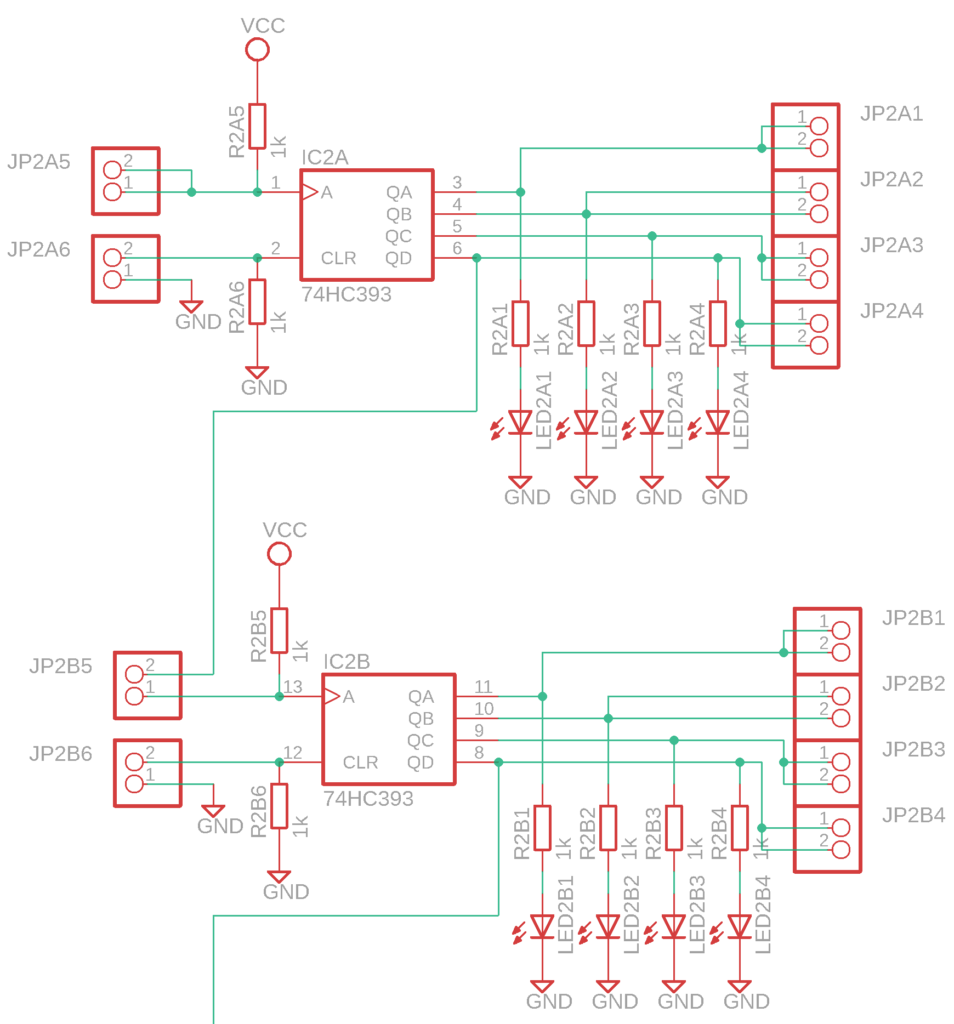

A 74HC393-as 4-bites bináris számláló JP2A5-ös bemenetére lehet kötni az órajelet, a JP2A6-os pedig a törlő bemenet. Az IC kimenetei a JP2A1, JP2A2, JP2A3, és a JP2A4.

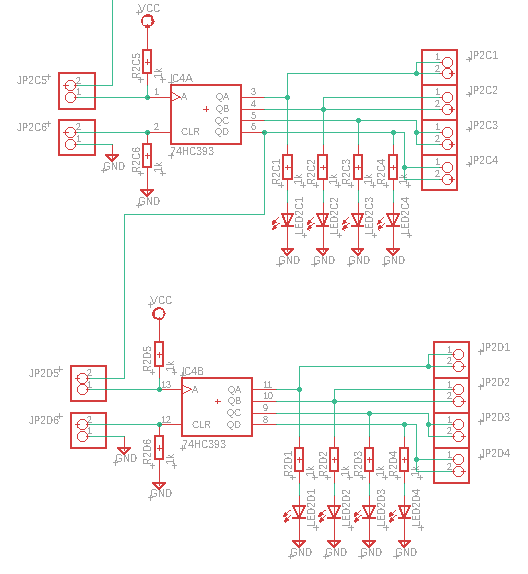

Az első számláló utolsó kimenetét össze lehet kötni a második számláló órajel bemenetével a JP2B5-ös jumper tűkön keresztül. A többi számlálóegység hasonlóan van kiépítve.

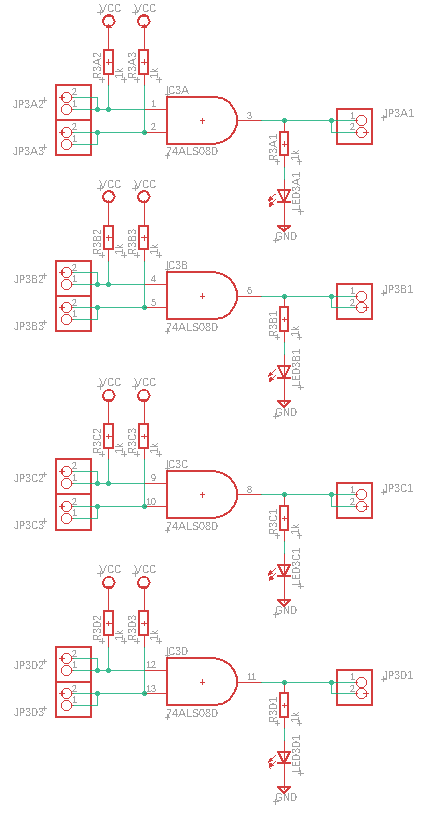

A panelen lévő számlálók binárisak. Az IC3 (74HC09) AND kapui arra szolgálnak, hogy a megfelelő kombináció elérésénél az számlálók resetelhetők legyenek, így segítségükkel a bináris számlálás mellett megvalósítható pl. tíze vagy hatos számláló is.
Linkek
- Az 555-ös paramétereinek számolását segítő eszköz:
https://ohmslawcalculator.com/555-astable-calculator - Általános útmutató az 555-ös áramkör használatához:
https://www.electronics-tutorials.ws/waveforms/555_oscillator.html - További laboratóriumi eszközök
