Elsajátítottad a tananyagot? Teszteld a tudásod!

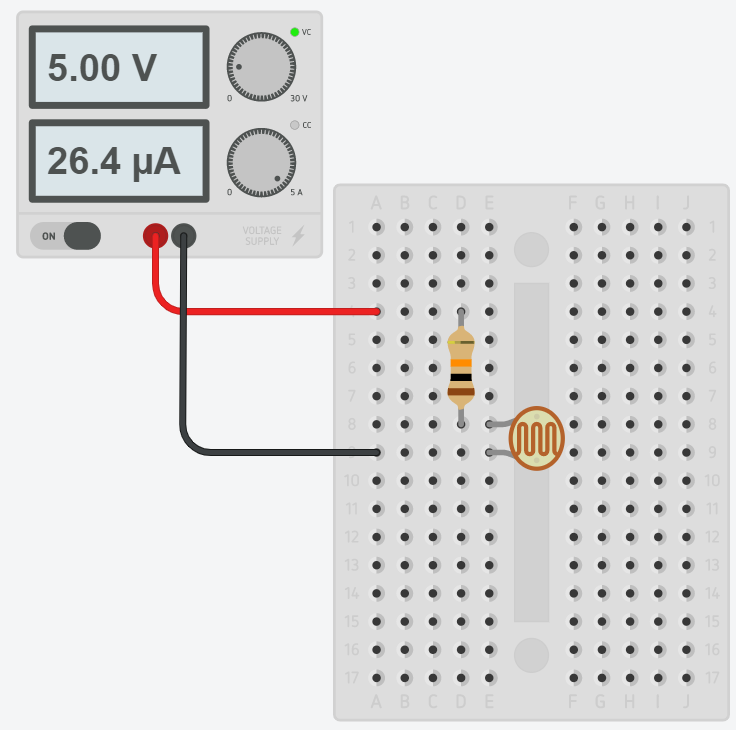

Az ábra szerint egy fotoellenállást kapcsolunk sorba egy 10 kΩ-os ellenállással és 5V-ot kapcsolunk rájuk. Melyik állítás(ok) igaz(ak)?

Ha a fényerő növekszik, a fotoellenállás ellenállása csökken.

Ha a fényerő csökken, a fotoellenálláson eső feszültség csökken.

Sötétben a bemeneti feszültség jelentős része a fotoellenálláson esik.

Erős megvilágítás esetén az 5V feszültség jelentős része a 10 kiloohmos ellenálláson esik.

A termisztorra vonatkozó állítások közül válassza ki a hamis állítás(oka)t!

A termisztor fényerősségszenzor

A termisztor félvezető szenzor

A termisztor digitális szenzor

A termisztor ellenállása csökken, ha melegítjük.

A TMP36 szenzorra vonatkozó állítások közül válassza ki az igaz állítás(oka)t!

Két kivezetése van.

A kimeneten mérhető feszültség lineárisan növekszik a feszültség növelésével.

A szenzor valójában egy dióda, amelynek változik a nyitóirányú feszültsége.

Tudunk vele -70°C-ot mérni.

A TMP36 szenzorra 5V bemeti feszültséget kapcsoltunk. Tudjuk, hogy T(°C) =(U_mért (V)-0,5)·100. Ha a szenzor kivezetésein mért feszültség (U_mért) 0,8V-nak adódik, akkor hány °C a mért hőmérséklet?

Egy NTC-típusú termisztor használunk hőmérsékletmérésre. Az adatlapon azt találtuk, hogy

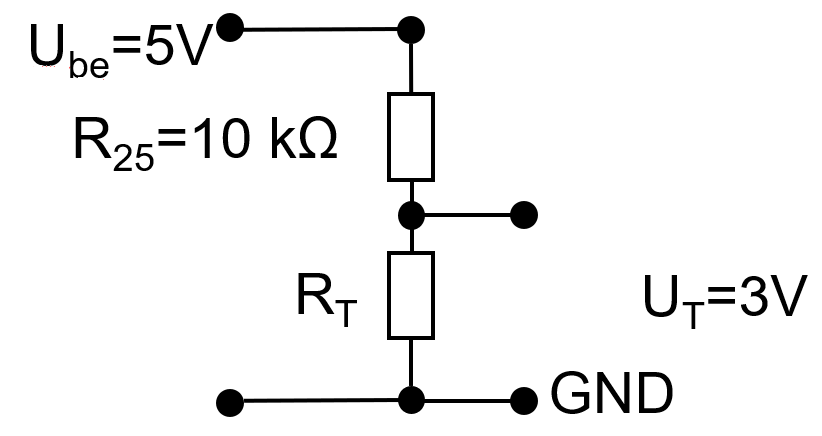

Ennek megfelelően sorba kötjük egy 10 kΩ-os ellenállással, 5V bemeneti feszültséget kapcsolunk a feszültségosztóra, és mérjük a termisztoron eső feszültséget az ábra szerint:

A mért feszültség 3V. Hány °C-os a mért hőmérséklet?

16,2

20

289,35

293,15
