Ellenállás és szakadás mérése. Breadboard

Elsajátítottad a tananyagot? Teszteld a tudásod!

Egy multimétert ellenállásmérő funkcióban használva akarjuk megmérni egy furatszerelt fogyasztó elektromos ellenállását. Hogyan kell kapcsolni a multimétert az ellenálláshoz?

A multimétert sorbe kell kötni a fogyasztóval az áramkörben.

A multimétert párhuzamosan kell kötni a fogyasztóvaval az áramkörben.

A multimétert sorba és párhuzamosan is be lehet kötni a fogyasztóval az áramkörben.

Az ellenállást ki kell venni az áramkörből, és a multiméter két elektródáját a két kivezetéshez illesztve kell megmérni az ellenállást.

A multimétert ellenállásmérőként (ohmmérőként) akarjuk használni. Igaz vagy hamis az alábbi állítás?

A multiméter egyik elektródáját a COM, a másik elektródáját a V/Ω csatlakozóba kell bekötni.

Igaz

Hamis

A multimétert szakadásmérő funkcióra állítottuk be, és az elektródákat a COM, és a V/Ω csatlakozóba kötöttük be.

Igaz vagy hamis az alábbi állítás?

Az elektródákat összeérintve a multiméter sípoló hangjelzést ad.

Igaz.

Hamis.

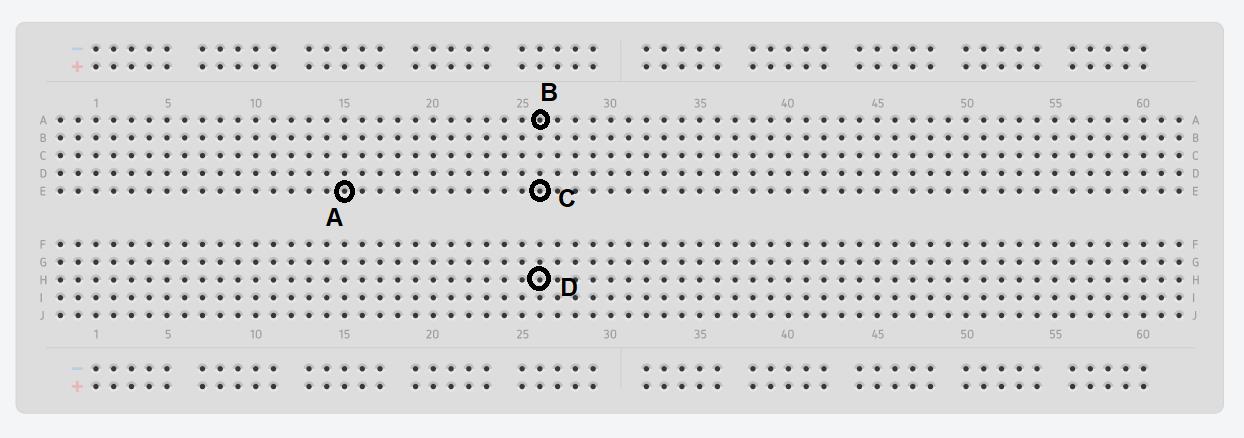

A képen látható breadboardon (szerelőlapon) kiválasztottuk 4 db csatlakozót, melyeket A, B, C és D jellel láttunk el. Az alábbi csatlakozópárok közül melyek vannak a breadboard belsejében vezetékkel összekötve?

A és C

B és C

C és D

A és D
