Hisztogram elemzése

Példa #1

Szürkeárnyalatos tesztkép:

Hisztogramja:

A hisztogram elemzésével azt láthatjuk, hogy a kb. 40-90 közötti intenzitástartomány (sötétebb szürke) előfordulása a legnagyobb a képen. Világosabb intenzitásértéket jóval kevesebbet találunk, emiatt sötét tónusú a kép. A képen előforduló minimális intenzitásérték a 0, a maximális pedig 222.

Példa #2

Színes változat:

Színcsatornánkénti hisztogram, közös grafikonon ábrázolva:

Megfigyelhetjük, hogy a kék csatornán nagyon alacsony intenzitásérékek jelennek meg, különösen kiugró a 0 kék érték előfordulása. Ez el is húzza a grafikon megjelenítést.

Nagyon egyenetlen szín/intenzitás eloszlás esetén a görbék nehezen értelmezhetők lehetnek. Érdemes lehet ezen pozíciókat (rendszerint a 0 és/vagy 255 értékek ezek) nem ábrázolni. Ezen a diagramon már jobban látszik, hogy a kék szín nagyon alacsony tartományban jelenik meg, vagyis szinte hiányzik a képről a kék szín. A zöld szín is az alacsony, sötét tartományban jelenik meg, a vörös az, ami a magasabb intenzitásokkal részt vesz a színképzésben.

Példa #3

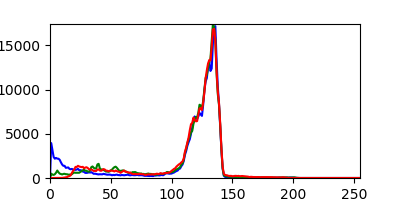

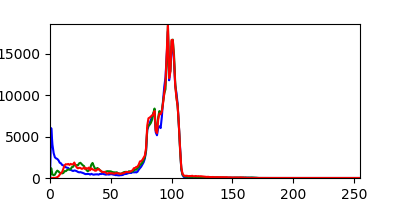

Ugyanarról a színtérről három különböző beállítással készült fotó és hisztogramjaik. Elemezzük, mit állapíthatunk meg!
