Egyed-esemény mátrix

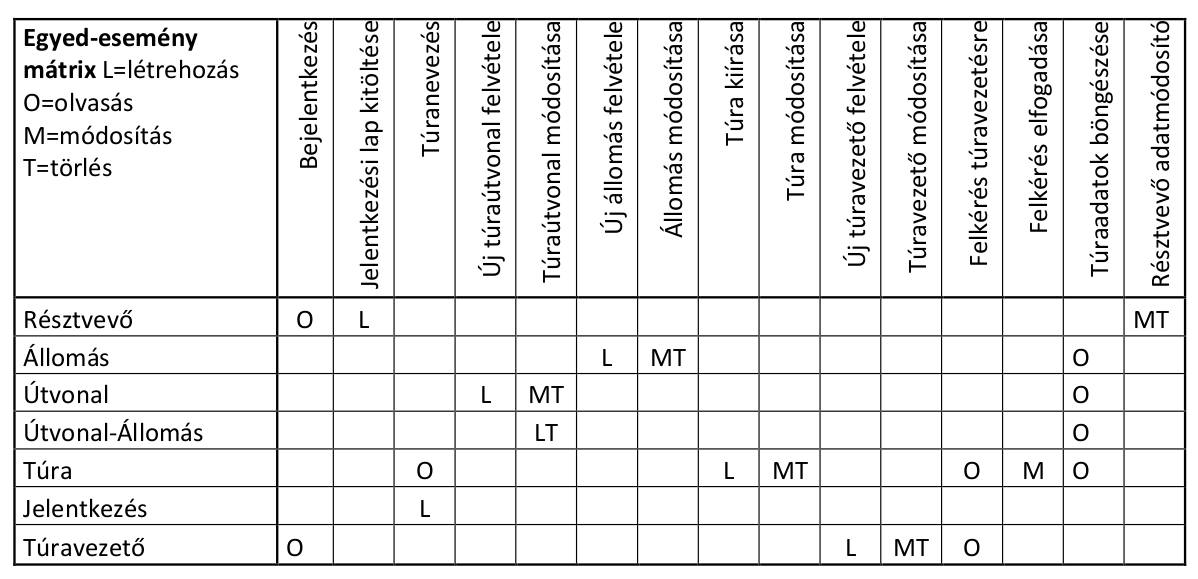

Az egyed-esemény mátrixban azt jelöljük, hogy mely esemény mely adatbázis egyeddel végez valamilyen műveletet (olvasást, módosítást, törlést, létrehozást). Egy-egy cellában több műveletet is jelölhetünk. Vegyük észre, hogy az egyedek azok az egyedek lesznek, amelyeket az egyedmodellben ábrázoltunk.
Vegyünk néhány példát a táblázatból! A Bejelentkezés esemény például ellenőrzi, hogy a felhasználó résztvevőként, vagy Túravezetőként szerepel-e a rendszerben. Az esemény végrehajtásakor ezeket az adatbázis-elemeket kell olvasni. A Jelentkezési lap kitöltése egy új résztvevőt (felhasználót) hoz létre. A Túranevezés folyamat egyrészt olvassa a Túra adatbáziselemet, mert meg kell jeleníteni a túrák listáját és azok adatait, valamint létrehoz egy Jelentkezés rekordot.
