Egyedmodell

Az egyedmodell elkészítése kapcsán kiidulhatunk abból, hogy milyen adattárakat vettünk fel az adatfolyam diagramokban. Ha a rendszerben tárolt adatokat kellően megkülönböztettük, akkor már csak azt kell meggondolnunk, hogy mely adatok vannak kapcsolatban egymással.

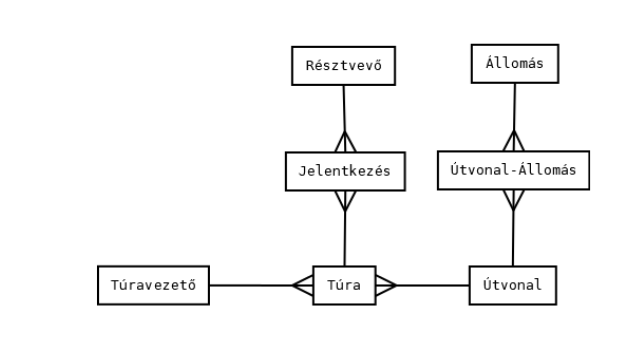

Jelen rendszerben ilyen egyedek lesznek a Túrák, a Túraállomások, a Résztvevők, a Felhasználók, a Jelentkezések, az Útvonalak, a Túravezetők. Mivel egy állomás több útvonalon is megjelenhez, ezért e két egyed között N:M kapcsolat lenne, viszont praktikusan 1:N kapcsolatokat célszerű jelölni az egyedmodellben. Emiatt az N:M kapcsolatot felbontottuk két 1:N kapcsolatra és közéjük felvettük az Útvonal-Állomás egyedet.
