Logikai adatelemzés
Felülről lefelé történő elemzés

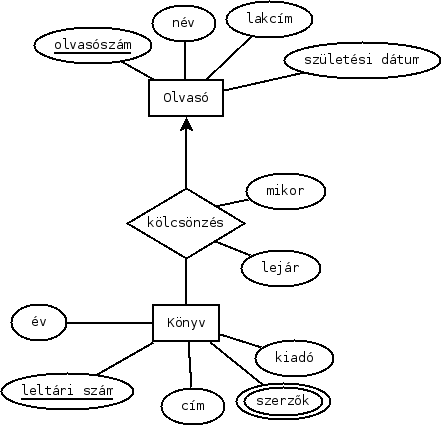

E-K diagram
Az E-K diagram leképezése relációsémákká
Könyv(leltári szám, cím, év, kiadó)
Szerző(leltári szám, szerzőnév)
Olvasó(olvasószám, név, lakcím, születési dátum)
Kölcsönzés(olvasószám, leltári szám, mikor, lejár) ez a séma beolvasztható a Könyv sémába.
Összevonás után
Könyv(leltári szám, cím, év, kiadó, olvasószám, mikor, lejár)
Szerző(leltári szám, szerzőnév)
Olvasó(olvasószám, név, lakcím, születési dátum)
Ez teljesíti a 3NF-et.
Alulról felfelé történő adatelemzés
Kölcsönzés(leltári szám, mikor, lejár, Szerzők, cím, kiadó, év, olvasószám, név, születési dátum, lakcím )
A Szerzők itt többértékű attribútum.
1NF:
Szerzők(leltári szám, szerzőnév)
Kölcsönzés1(leltári szám, mikor, lejár, cím, kiadó, év, olvasószám, név, születési dátum, lakcím )
2NF: teljesül
3NF:
{leltári szám} → {olvasószám} → {születési dátum, név, lakcím}
Szerzők(leltári szám, szerzőnév)
Kölcsönzés2(leltári szám, mikor, lejár, cím, kiadó, év, olvasószám)
Olvasó(olvasószám, név, születési dátum, lakcím)
Észrevétel
Az alulról felfelé és felülről lefelé történő elemzés eredménye megegyezik.
