Logikai AFD

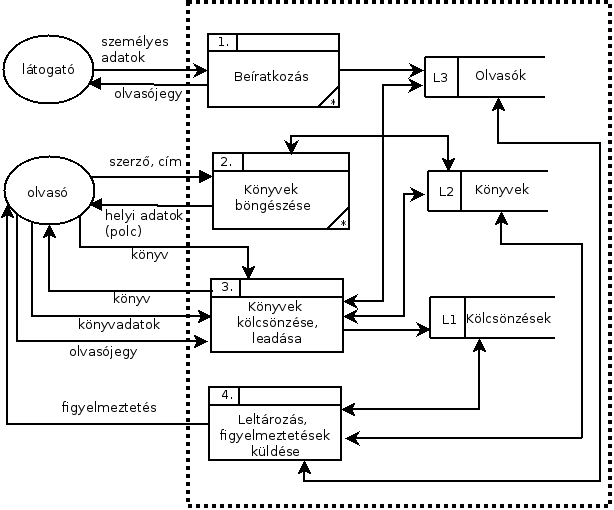

1. szintű logikai AFD

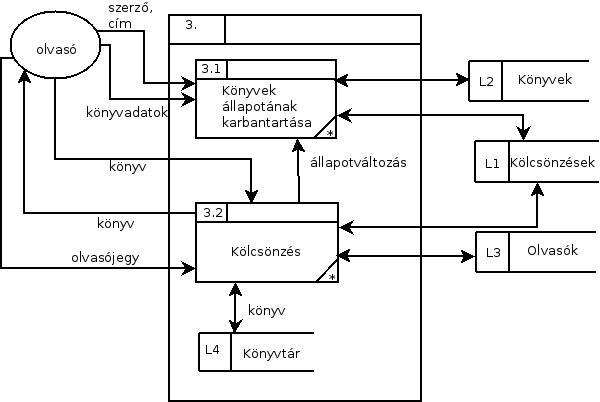

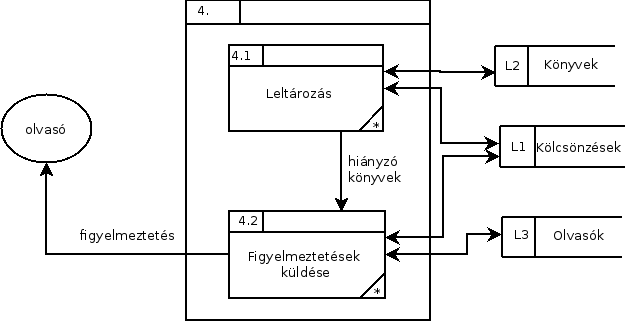

2. szintű logikai AFD-k

Logikai adatfolyam diagramon nem jelölhetünk anyagtárat és anyagfolyamot, ezért a könyvespolcot (a Könyvtárat) logikai tárolóként jelöltük be.
