Követelmény katalógus

1. A hallgatók online módon választhatják ki a számukra megfelelő időpontot a vizsgaidőpontok közül.
2. A hallgatók elindítják a vizsgát.
3. A hallgatók megoldják a vizsgafeladatokat, amelyeket a rendszer egymás után mutat nekik.
4. A rendszer értékeli a vizsgafeladatokat és megmutatja a hallgatóknak az elért pontszámot, valamint, hogy ez milyen jegynek felel meg.

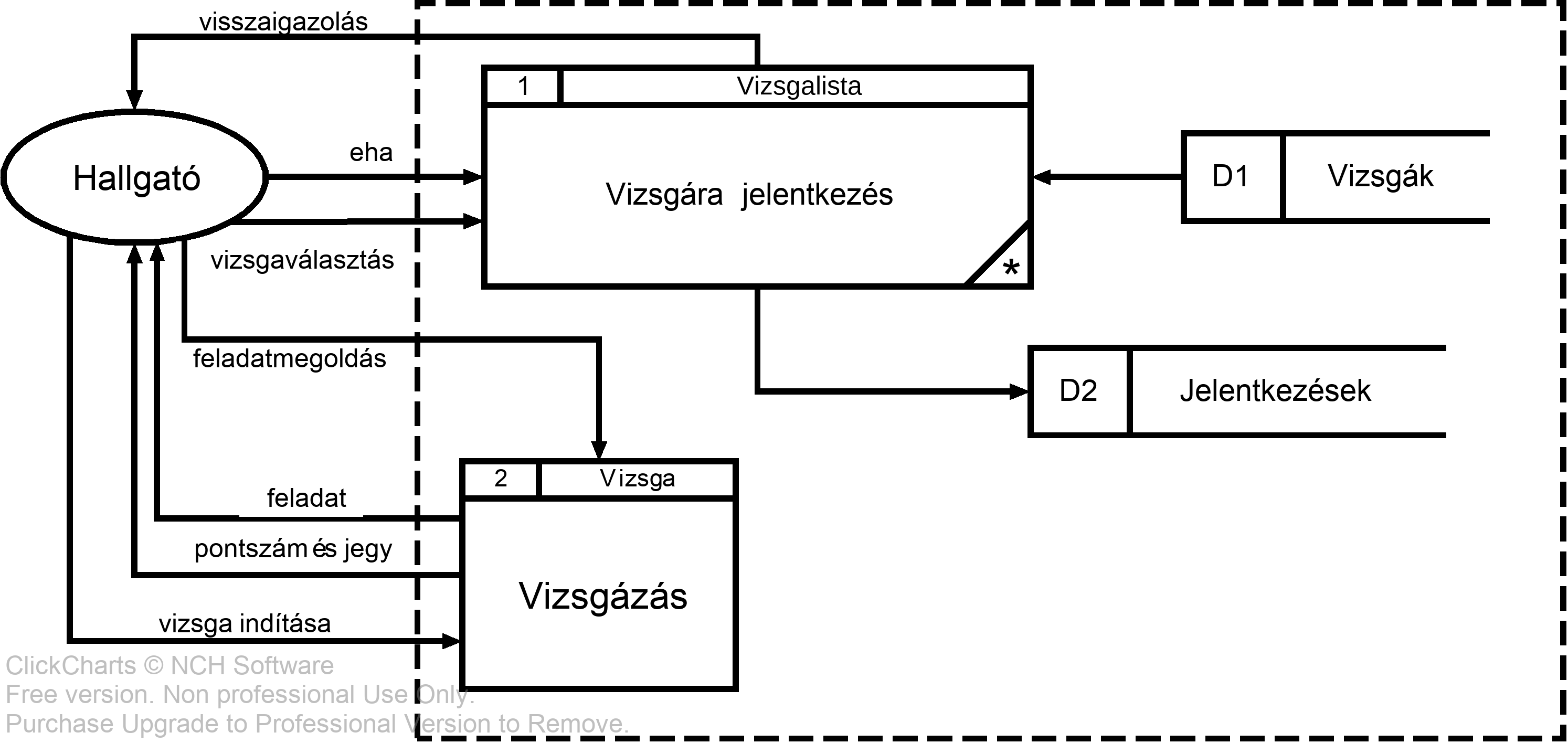

1. szintű fizikai adatfolyam diagram

Egy lehetséges megoldási javaslatként az alábbi 1. szintű adatfolyam diagram szemlélteti a folyamatot. A hallgatót környezeti elemként vesszük fel. A hallgató azonosítja magát és kiválasztja a megfelelő vizsgaidőpontot. A rendszer visszaigazolást küld a választott vizsgával kapcsolatban. Egyúttal a sikeres jelentkezéseket letárolja a D2-vel jelölt Jelentkezések adattárba. A vizsgázás során a hallgató először elindítja a vizsgát, majd megkapja a feladatleírást, amelyre beírja a rendszerbe a választ. A válaszadás után újabb feladatot kap, és ez így folytatódik, amíg minden feladat sorra nem került.

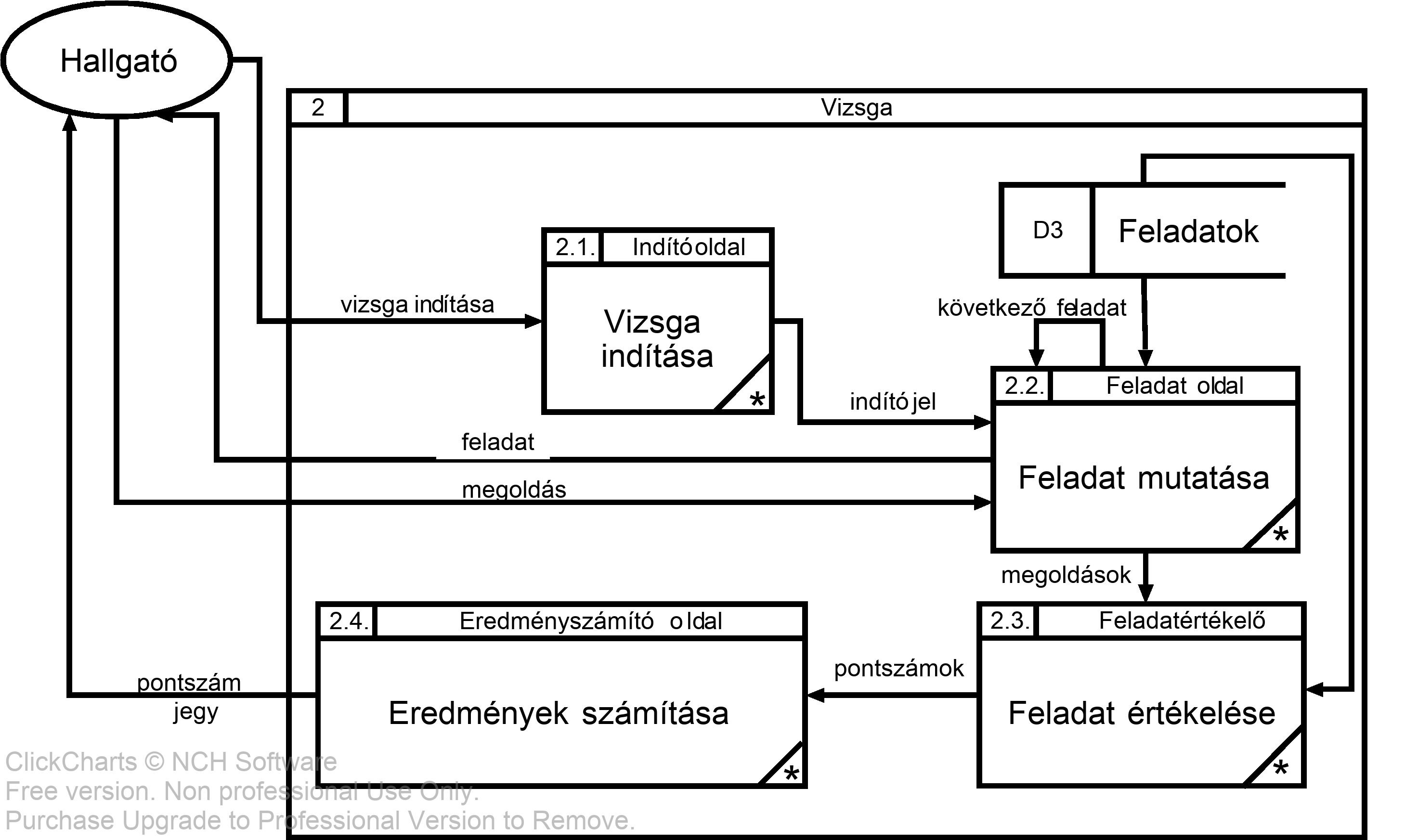

2. szintű fizikai AFD

A 2. folyamat (Vizsgázás) nem lett véglegesítve, mert további részfolyamatokra bontható. Ezek az indítóoldal megmutatása, amely tájékoztatót ad a hallgatóknak a vizsgát illetően (2.1. folyamat). Az egyszerűség kedvéért tegyük fel, hogy a tartalma statikus, és nem adatbázisból lesz kiolvasva. A következő folyamat a feladat mutatása (2.2.), amely mindaddig ismétlődik, amíg az összes feladat sorra nem került. A megoldások a 2.3. folyamathoz kerülnek, ahol a rendszer értékeli azokat. Az összes feladat értékelése után a pontszámokat a rendszer 2.4-es folyamathoz továbbítja, amely kiszámítja az összpontszámhoz tartozó érdemjegyet. Megjegyezzük, hogy ezen ponthatárok is lehetnének adattárban tárolva, de az egyszerűség kedvéért eltekintettünk ettől.

Visszajelzés

A versenynevezés során a versenyző kiválasztja a versenyt, majd a versenyszámot. Ezt követően megadja saját adatait. Végül befizeti a verseny díját és megkapja a rajtszámot, valamint a befizetés igazolását. Mindegyik folyamathoz egy-egy külön adattárat rendeltünk.
