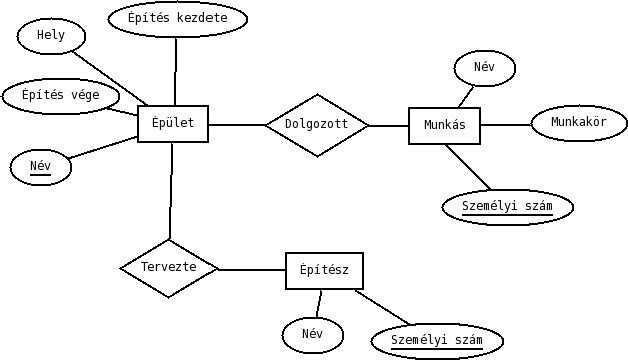

A leképezést az egyedekkel kezdjük. Az egyedek nevével felveszünk egy relációs adatbázissémát, amelybe a felsoroljuk az egyed attribútumait. Ami az egyed kulcsa volt, az a relációs adatbázis sémában is kulcs lesz. A következő lépés a kapcsolatok leképezése. Felveszünk egy-egy relációs adatbázis sémát a kapcsolatok nevével, felvesszük a kapcsolódó egyedek kulcsait. Itt most nincsenek kapcsolati attribútumok. A kapcsolatból leképezett relációs adatbázis sémában is kijelöljük a kulcsokat. Amennyiben vannak olyan sémáink, amelyek kulcsa megegyezik, azokat összevonhatjuk.

Az eredmény:

Épület(név, építés kezdete, építés vége, hely)

Munkás(személyi szám, név, munkakör)

Építész(személyi szám, név)

Dolgozott(épület név, személyi szám)

Tervezte(épület név, személyi szám)

Visszajelzés

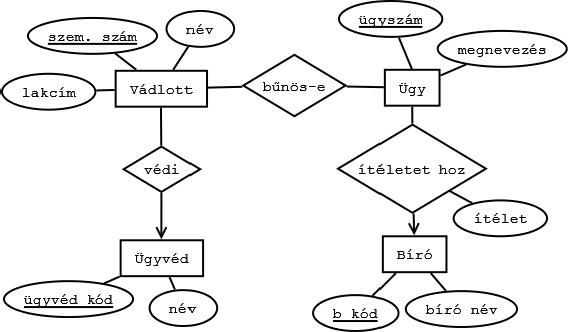

A leképezést az egyedekkel kezdjük. Az egyedek nevével felveszünk egy relációs adatbázissémát, amelybe a felsoroljuk az egyed attribútumait. Ami az egyed kulcsa volt, az a relációs adatbázis sémában is kulcs lesz. A következő lépés a kapcsolatok leképezése. Felveszünk egy-egy relációs adatbázis sémát a kapcsolatok nevével, felvesszük a kapcsolódó egyedek kulcsait. Itt most nincsenek kapcsolati attribútumok. A kapcsolatból leképezett relációs adatbázis sémában is kijelöljük a kulcsokat. Amennyiben vannak olyan sémáink, amelyek kulcsa megegyezik, azokat összevonhatjuk.

Az eredmény:

Vádlott(személyi szám, név, lakcím)

Ügy(ügyszám, megnevezés)

Ügyvéd(ügyvédkód, név)

Bíró(bkód, bírónév)

Bűnös-e(személyi szám, ügyszám)

ÍtéletetHoz(ügyszám, bkód, ítélet)

Védi(ügyvédkód, vádlott szem.szám)

Összevonás után:

Ügyvéd(ügyvédkód, név)

Bíró(bkód, bírónév)

Bűnös-e(személyi szám, ügyszám)

Vádlott(szem. szám, ügyvéd kód, név, lakcím)

Ügy(ügyszám, bkód, ítélet, megnevezés)

Visszajelzés

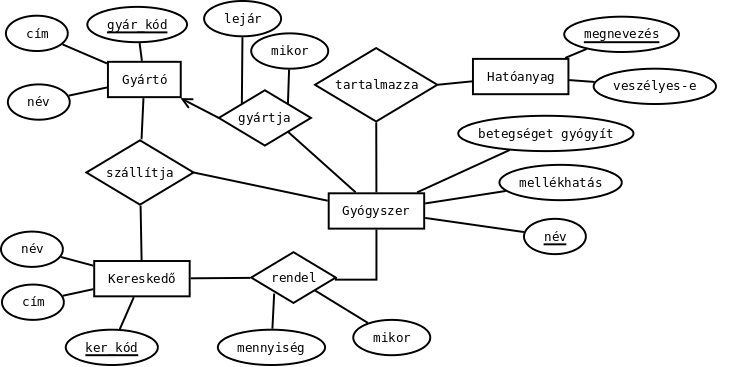

A leképezést az egyedekkel kezdjük. Az egyedek nevével felveszünk egy relációs adatbázissémát, amelybe a felsoroljuk az egyed attribútumait. Ami az egyed kulcsa volt, az a relációs adatbázis sémában is kulcs lesz. A következő lépés a kapcsolatok leképezése. Felveszünk egy-egy relációs adatbázis sémát a kapcsolatok nevével, felvesszük a kapcsolódó egyedek kulcsait. Ahol vannak kapcsolati attribútumok, azokat is felvesszük a kapcsolatból leképezett sémába. A kapcsolatból leképezett relációs adatbázis sémában is kijelöljük a kulcsokat. Amennyiben vannak olyan sémáink, amelyek kulcsa megegyezik, azokat összevonhatjuk.

Az eredmény:

Gyógyszer(gy.név, lejár, mellékhatás, gyógyít)

Gyártó(gyártókód, név, cím)

Kereskedő(kerkód, cím, név)

Hatóanyag(megnevezés, veszélyes-e)

Szállítja(kerkód, gyárkód, gyógyszer név)

Gyártja(gyár kód, gyógyszer név, mikor)

Tartalmazza(gyógyszer név, hatóanyag_megnevezés)

Rendel(kerkód, gyógyszer név, mennyiség, mikor)

Összevonás után:

Gyógyszer(gy.név, lejár, mellékhatás, gyógyít)

Gyártó(gyártókód, név, cím)

Kereskedő(kerkód, cím, név)

Hatóanyag(megnevezés, veszélyes-e)

Szállítja(kerkód, gyárkód, gyógyszer név)

Gyártja(gyár kód, gyógyszer név, mikor)

Tartalmazza(gyógyszer név, hatóanyag_megnevezés)

Rendel(kerkód, gyógyszer név, mennyiség, mikor)
